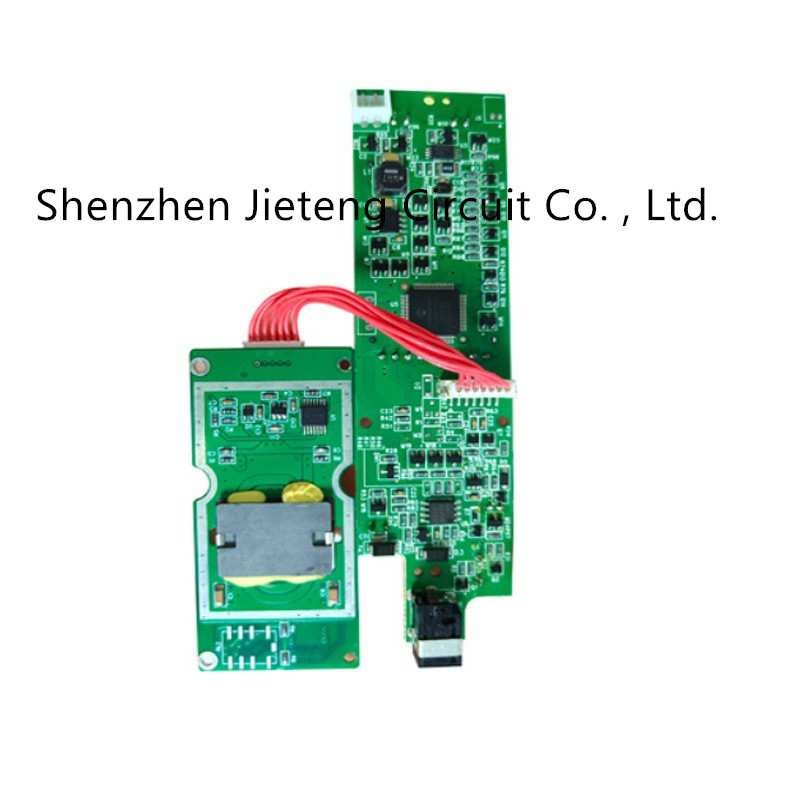

Κεραμικός CEM1 Mainboard υψηλής συχνότητας πίνακας κυκλωμάτων PCBs εύκαμπτος
| Τόπος καταγωγής | Guangdong, Κίνα |
|---|---|
| Μάρκα | JIETENG |
| Πιστοποίηση | ISO/TS16949/RoHS/TS16949 |
| Αριθμό μοντέλου | Rogers FR4 |
| Ποσότητα παραγγελίας min | Διαπραγματεύσιμος |
| Τιμή | negotiable |
| Συσκευασία λεπτομέρειες | Κενή συσκευασία στα κενά χαρτοκιβώτια |
| Χρόνος παράδοσης | 5-8 παράδοση ημερών |
| Όροι πληρωμής | Διαπραγματεύσιμος |
| Δυνατότητα προσφοράς | 150000 τετραγωνικό μέτρο/τετραγωνικά μέτρα το χρόνο |
Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.
xΛεπτομέρειες
| Στρώμα | 1-32 στρώσεις | Ελάχιστο πλάτος γραμμής | 4mil |
|---|---|---|---|
| Μάρκα | PCB | Η επιφάνεια τελειώνει | Επιχρύσωση |
| Min.Hole διάμετρος | 0.20mm | Μάσκα ύλης συγκολλήσεως | πράσινος |
| Επισημαίνω | Υψηλή συχνότητα PCBs,Κεραμική υψηλή συχνότητα PCBs CEM1 CEM1,CEM1 εύκαμπτος πίνακας κυκλωμάτων |
||
Περιγραφή προϊόντων
Επεξεργασία κύριων πινάκων PCBs υψηλής συχνότητας του ιατρικού οργάνου
Ουσιαστικές λεπτομέρειες
| FR-4 ικανότητα διαδικασίας | ||
| Αριθ. | Στοιχείο | Δυνατότητα τεχνών |
| 1 | Η επιφάνεια τελειώνει | HASL, χρυσή, χρυσή επένδυση βύθισης, OSP, κασσίτερος βύθισης, κ.λπ. |
| 2 | Στρώμα | 1-24 στρώματα |
| 3 | Min.Line πλάτος | 4mil |
| 4 | Min.Line διάστημα | 4mil |
| 5 | Min.Space μεταξύ του μαξιλαριού στο μαξιλάρι | 3mil |
| 6 | Min.Hole διάμετρος | 0.20mm |
| 7 | Min.Bonding διάμετρος μαξιλαριών | 0.20mm |
| 8 | Max.Proportion της διάτρυσης της τρύπας και του πάχους πινάκων | 1:10 |
| 9 | Max.Size του πίνακα τέρματος | 23inch*35inch |
| 10 | Χτύπησε του πάχους πινάκων ′ s τέρματος | 0.213.2mm |
| 11 | Min.Thickness Soldermask | 10um |
| 12 | Soldermask | Πράσινη, κίτρινη, μαύρη, άσπρη, κόκκινη, διαφανής φωτοευαίσθητη μάσκα ύλης συγκολλήσεως, Strippable μάσκα ύλης συγκολλήσεως |
| 13 | Min.Linewidth Idents | 4mil |
| 14 | Min.Height Idents | 25mil |
| 15 | Χρώμα της μετάξι-οθόνης | Άσπρος, κίτρινος, μαύρος |
| 16 | Μορφή αρχείου ημερομηνίας | Το αρχείο Gerber και το τρυπώντας με τρυπάνι αρχείο, σειρά εκθέσεων, ΓΕΜΙΖΟΥΝ 2000 σειρά, powerpcb σειρά, ODB++ |
| 17 | Ε-δοκιμή | 100%E-δοκιμή: Δοκιμή υψηλής τάσης |
| 18 | Υλικό για το PCB | Υψηλό υλικό TG: Υψηλή συχνότητα ROGERS, ΤΕΦΛΌΝ, TADONIC, ΑΡΛΌΝ (ελεύθερο υλικό Haloger) |
| 19 | Ε-δοκιμή | Δοκιμή σύνθετης αντίστασης, δοκιμή Resisitance, Microsection κ.λπ. |
| 20 | Ειδική τεχνολογική απαίτηση | Blind&Buried Vias και υψηλός χαλκός πάχους |
