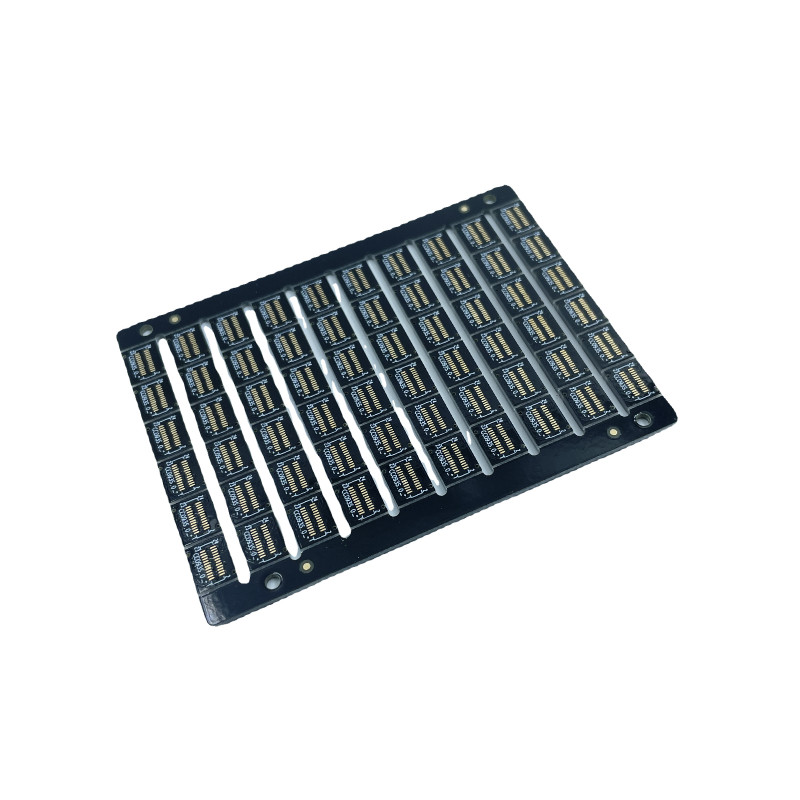

Τυφλή επεξεργασία υψηλής ακρίβειας PCB τρυπών ιατρικού εξοπλισμού HDI

  • Medical Equipment HDI Blind Hole PCB High Precision Processing
Τόπος καταγωγής Guangdong, Κίνα
Μάρκα JIETENG
Πιστοποίηση ISO/TS16949/RoHS/TS16949
Αριθμό μοντέλου Rogers
Ποσότητα παραγγελίας min διαπραγματεύσιμος
Τιμή negotiable
Συσκευασία λεπτομέρειες Κενή συσκευασία στα κενά χαρτοκιβώτια
Χρόνος παράδοσης 5-8 παράδοση ημερών
Όροι πληρωμής διαπραγματεύσιμος
Δυνατότητα προσφοράς 150000 τετραγωνικό μέτρο/τετραγωνικά μέτρα το χρόνο

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Χρώμα μασκών ύλης συγκολλήσεως Πράσινος Εφαρμογή Ηλεκτρονική Συσκευή
Υπηρεσία Συναρμολόγηση smt pcb το χρώμα άσπρος
Χρήση Έλεγχος βιομηχανίας Υλικό βάσεων FR4
Επισημαίνω

Τυφλό PCB τρυπών ιατρικού εξοπλισμού

,

Τυφλό PCB τρυπών HDI

,

υψηλή συχνότητα PCBs 1.6mm
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Οι άμεσες πωλήσεις εργοστασίων της τυφλής τρύπας ιατρικού εξοπλισμού HDI PCB επιβιβάζονται στη μεγάλης ακρίβειας επεξεργασία PCB

Με τα επαγγελματικά τμήματά μας, μπορούμε να προσφέρουμε:

  1. Σχέδιο PCB
  2. Κατασκευή PCB: Αρχείο PCB ή αρχείο Gerber που απαιτείται
  3. Συνέλευση PCB PCBA SMD SMT: Κατάλογος Bom που απαιτείται
  4. Ηλεκτρονικό σχέδιο
  5. Αντίστροφη εφαρμοσμένη μηχανική - το αντίγραφο PCB, κλώνος PCB, ολοκληρωμένο κύκλωμα αποκωδικοποιεί
  6. Συστατική προμήθεια
  7. Δοκιμή ολοκληρωμένων προϊόντων PCB PCBA
  8. Μαζική παραγωγή
  9. Κατασκευή συμβάσεων Prodcution
  10. NDA - συμφωνία μη-κοινοποίησης
Ουσιαστικές λεπτομέρειες
Πρότυπος αριθμός:
K14-026
Τύπος:
Κατασκευή PCB
Θέση προέλευσης:
Guangdong, Κίνα
Εμπορικό σήμα:
Θόριο
Αριθμός στρωμάτων:
1-8 στρώμα
Υλικό βάσεων:
FR4
Πάχος χαλκού:
1oz
Πάχος πινάκων:
1.6mm
Ελάχιστο μέγεθος τρυπών:
0.2mm
Ελάχιστο πλάτος γραμμών:
0.1mm
Ελάχιστο διάστημα γραμμών:
0.1mm
Επιφάνεια που τελειώνει:
Hasl αμόλυβδο, Enig
Μέγεθος πινάκων:
Διπλό δευτερεύον PCB
Μάσκα ύλης συγκολλήσεως:
Πράσινος/ο Μαύρος
Silkscreen:
Άσπρος
Δοκιμή:
Δοκιμή ελέγχων πετάγματος, Test-rig
Εφαρμογή:
Συσκευή ηλεκτρονικής

Στοιχείο Προδιαγραφή
1 Numbr του στρώματος 1-80 στρώματα (πρότυπα)
2 Υλικό FR4, αργίλιο, FPC
3 Η επιφάνεια τελειώνει HASL (ΕΆΝ), χρυσή επένδυση, Enig, χρυσός βύθισης, κασσίτερος βύθισης, OSP
4 Τελειώστε το πάχος πινάκων 0.2mm-6.00 χιλ. (8mil-126mil)
5 Πάχος χαλκού 1/2 oz λ. 12 oz ανώτατος
6 Μάσκα ύλης συγκολλήσεως Πράσινος/μαύρος/άσπρος/κόκκινος/μπλε/κίτρινος
7 Min.Trace διάστημα πλάτους & γραμμών 0.075mm/0.1mm (3mil/4mil)
8 Min.Hole διάμετρος για CNC Driling 0.1mm (4mil)
9 Min.Hole διάμετρος για punching 0.9mm (35mil)
10 Μεγαλύτερο μέγεθος επιτροπής 610mm*508mm
11 Θέση τρυπών +/--0.075mm (3mil) CNC Driling
12 Πλάτος αγωγών (W) 0.05mm (2mil) ή +/-20% του αρχικού έργου τέχνης
13 Διάμετρος τρυπών (Χ) PTH Λ: +/--0.075mm (3mil) Μη-PTH Λ: +/--0.05mm (2mil)
14 Ανοχή περιλήψεων δρομολόγηση 0.125mm (5mil) CNC +/--0.15mm (6mil) από Punching
15 Στρέβλωση & συστροφή 0,70%
16 Αντίσταση μόνωσης 10Kohm-20Mohm
17 Αγωγιμότητα <50ohm>
18 Τάση δοκιμής 10-300V
19 Μέγεθος επιτροπής 110×100mm (λ.) 660×600mm (ανώτατος)
20 Misregistration στρώμα-στρώματος 4 στρώματα: 0.15mm (6mil) ανώτατα 6 στρώματα: 0.25mm (10mil) ανώτατα
21 Min.spacing μεταξύ της άκρης τρυπών στο σχέδιο circuity ενός εσωτερικού στρώματος 0.25mm (10mil)
22 Min.spacing μεταξύ του ouline πινάκων στο ofan εσωτερικό στρώμα σχεδίων στοιχείων κυκλώματος 0.25mm (10mil)
23 Ανοχή πάχους πινάκων 4 στρώματα: +/--0.13mm (5mil) 6 στρώματα: +/--0.15mm (6mil)
24 Έλεγχος σύνθετης αντίστασης +/-10%
25 Διαφορετικό Impendance +-/10%
