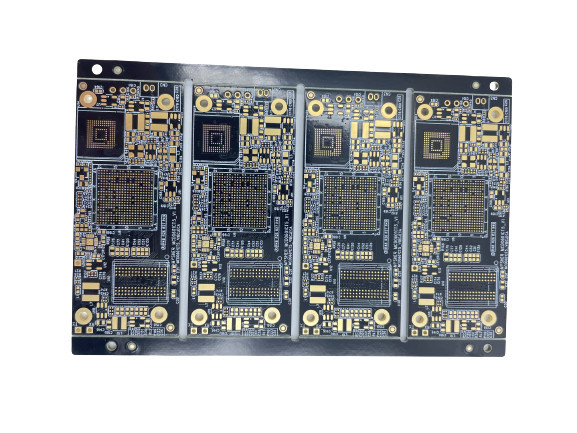

μαύρη μάσκα ύλης συγκολλήσεως συνελεύσεων πινάκων PCB πάχους 4mil BGA 1.6mm
| Τόπος καταγωγής | ΚΙΝΑ |
|---|---|
| Μάρκα | JIETENG |
| Πιστοποίηση | ISO/TS16949/RoHS/TS16949 |
| Αριθμό μοντέλου | FR4 |
| Ποσότητα παραγγελίας min | Διαπραγματεύσιμος |
| Τιμή | negotiable |
| Συσκευασία λεπτομέρειες | Κενό χαρτοκιβώτιο, κενό - που συσκευάζεται |
| Χρόνος παράδοσης | 5-8 εργάσιμη ημέρα |
| Όροι πληρωμής | Διαπραγματεύσιμος |
| Δυνατότητα προσφοράς | 360000 τετραγωνικά μέτρα/έτος |
Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.
xΛεπτομέρειες
| Επισημαίνω | Συνέλευση πινάκων PCB BGA,συνέλευση πινάκων PCB πάχους 1.6mm,Μαύρος πίνακας κυκλωμάτων μασκών BGA ύλης συγκολλήσεως |
||
|---|---|---|---|
Περιγραφή προϊόντων
Πίνακας κυκλωμάτων PCB πινάκων κυκλωμάτων BGA 1.6mm μαύρη μάσκα ύλης συγκολλήσεως πάχους 4mil πινάκων
- Η ελάχιστη ικανότητα διάτρυσης HDI είναι μεταξύ 0,08 και 0,10 χιλιοστόμετρων.
- Η ικανότητα ιχνών/εκκαθάρισης PCB είναι 3mil ή 0,075 χιλιοστόμετρα.
- Οι διαθέσιμες μέθοδοι μορφών PCB περιλαμβάνουν το δρομολογητή, την β-ΠΕΡΙΚΟΠΉ, και Punching.
- Η ικανότητα πάχους μασκών ύλης συγκολλήσεως κυμαίνεται από τυποποιημένο 15-20um ως προηγμένο 35um.
- Η ελάχιστη ικανότητα πλάτους γεφυρών μασκών ύλης συγκολλήσεως ποικίλλει ανάλογα με το χρώμα, με πράσινο έχοντας ένα ελάχιστο 4mil και άλλων χρωμάτων που απαιτούν ένα ελάχιστο 4.8mil.
- Η γεμίζοντας ικανότητα μασκών ύλης συγκολλήσεως κυμαίνεται από 0,1 έως 0,5 χιλιοστόμετρα.
- Τα διαθέσιμα χρώματα μασκών ύλης συγκολλήσεως περιλαμβάνουν το πράσινο, πράσινο, μπλε, μεταλλινών μπλε μεταλλινών, ο Μαύρος, ο Μαύρος μεταλλινών, κίτρινος, κόκκινος, και λευκό.
- Τα χρώματα οθόνης μεταξιού PCB περιλαμβάνουν άσπρος, μαύρος, και μπορούν να προσαρμοστούν βασισμένος στις απαιτήσεις σας.
- Η strippable ικανότητα πάχους μασκών κυμαίνεται από 500 έως 1000 μικρόμετρα.
- Η ικανότητα ταινιών οξειδίων OSP κυμαίνεται από 0,2 έως 0,5 μικρόμετρα.
| Στρώμα | 1~60 στρώματα |
| Υλικό | FR4, CEM1, CEM3, ύψος TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, αργίλιο |
| Ικανότητα παραγωγής | 30000 ㎡/months |
| Μορφή πινάκων | Ορθογώνιος, στρογγυλός, αυλακώσεις, διακοπές, σύνθετος ανώμαλος |
| Κοπή πινάκων | Η κουρά, β-αποτέλεσμα, ετικέττα-που καθοδηγείται, αντιμετωπίζει βυθισμένος |
| Πάχος πινάκων | 0.2~8.0mm, λυγίζουν 0.10.25mm |
| Βάρος χαλκού | 0.5oZ~12oZ |
| Μάσκα ύλης συγκολλήσεως | Double-sided πράσινο LPI, κόκκινο, άσπρο, κίτρινο, μπλε, μαύρο, πορφυρό κ.λπ. Μάσκα ύλης συγκολλήσεως |
| Οθόνη μεταξιού | Double-Sided ή ενιαίος-πλαισιωμένος σε άσπρο, κίτρινο, μαύρο κ.λπ. |
| Ελάχιστα πλάτος/διάστημα γραμμών | 0.08mm/3mil |
| Ανώτατες διαστάσεις πινάκων | 25.6inch*43.3inch ή 650mm*1100mm |
| Ελάχιστη διάμετρος τρυπών τρυπανιών | 0.1mm |
| Ελάχιστη διάμετρος τρυπών τρυπανιών λέιζερ | 0.075mm |
| Η επιφάνεια τελειώνει | HASL, ENIG, κασσίτερος βύθισης, ασήμι βύθισης, OSP, ENEPIG κ.λπ. |
| Πάχος πινάκων toleranc | ± 10% |
| Ελάχιστο πλάτος αυλακώσεων | 0,12», 3.0mm, ή 120mils |
| Βάθος β-αποτελέσματος | 20-25% του πάχους πινάκων |
| Πάχος τοίχων PTH | >0.025mm |
| Ανοχή Dia τρυπών PTH | ±0.076mm |
| Ανοχή Dia τρυπών μη PTH | ±0.05mm |
| Απόκλιση θέσης τρυπών | ±0.076mm |
| Τρύπες νεροχυτών | Ναι |
| Ποιοτικά πρότυπα | ΕΠΙ-a600f/mil-STD-105D |
| Μορφή αρχείου σχεδίου | Gerber rs-274X, 274D, DXF αετών και AutoCAD, DWG |
Η Co. κυκλωμάτων Jieteng Shenzhen, ΕΠΕ είναι δεσμευμένη στην ποιότητα και την καινοτομία, η επιχείρηση χρησιμοποιεί τον προηγμένο εξοπλισμό κατασκευής και η τεχνολογία για να εξασφαλίσει το PCBs τους ανταποκρίνεται στα υψηλότερα πρότυπα. Η επιχείρηση έχει μια ομάδα των πεπειραμένων μηχανικών και οι τεχνικοί που συνεργάζονται στενά με τους πελάτες για να εξασφαλίσουν το PCBs μας καλύπτουν τις συγκεκριμένες απαιτήσεις τους.
Μαζί με τη δέσμευσή της για την ποιότητα, η επιχείρηση αντιμετωπίζει τη εξυπηρέτηση πελατών πολύ σοβαρά. Συνεργαζόμαστε στενά με τους πελάτες μας για να παρέχουμε τις μεμονωμένες λύσεις και την υποστήριξη σε όλη τη διαδικασία παραγωγής PCB από το σχέδιο στην παράδοση.
Συνολικά, η Co. κυκλωμάτων Shenzhen Jieteng, ΕΠΕ είναι αξιόπιστος κατασκευαστής PCB με μια ισχυρή εστίαση στην ποιότητα, την καινοτομία, και τη εξυπηρέτηση πελατών. Η πείρα στην κατασκευή PCB και η δέσμευση για τη ικανοποίηση πελατών μας κάνουν έναν αξιόπιστο συνεργάτη για τις επιχειρήσεις και τις οργανώσεις που απαιτούν υψηλής ποιότητας PCBs.
