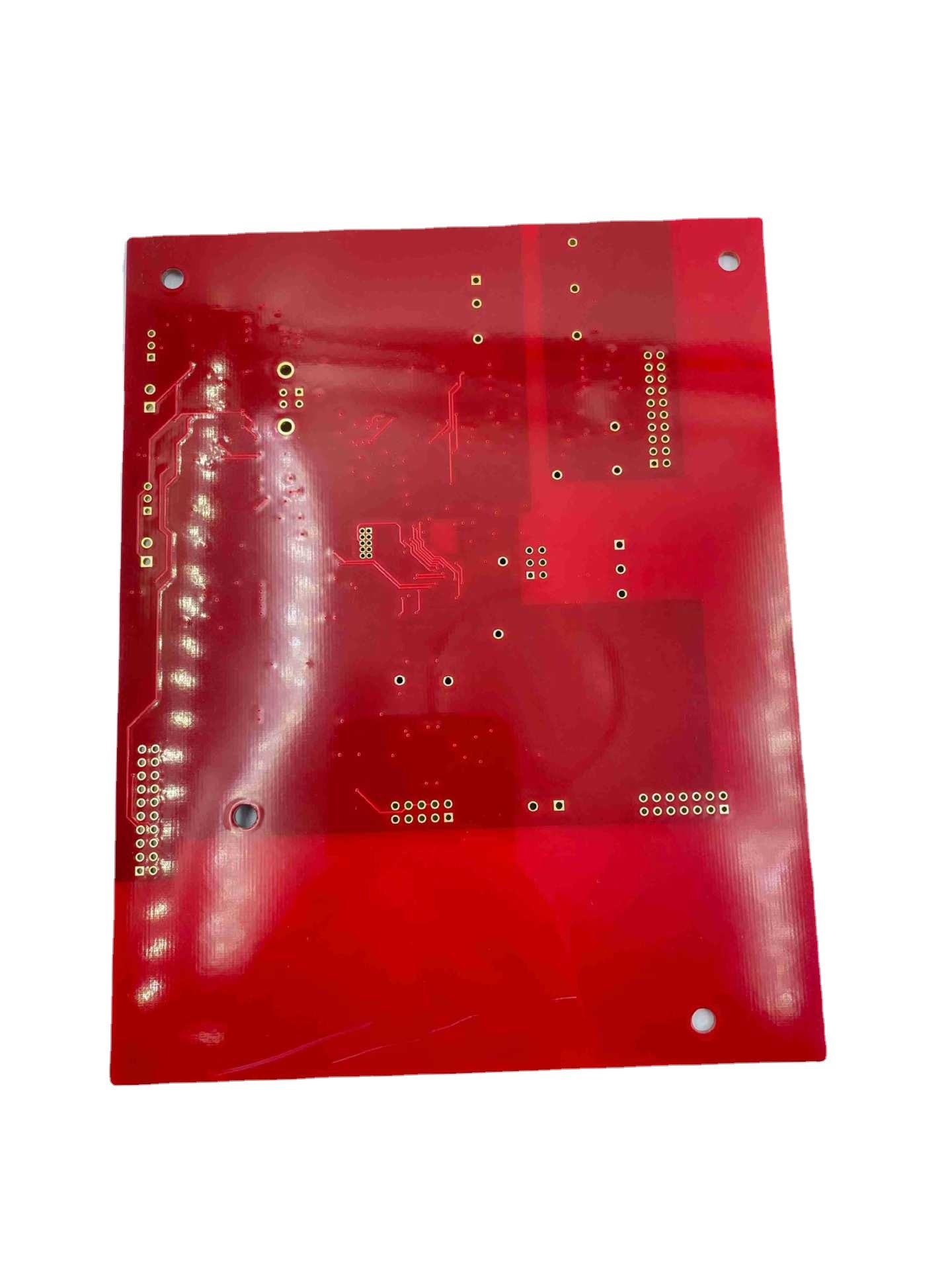

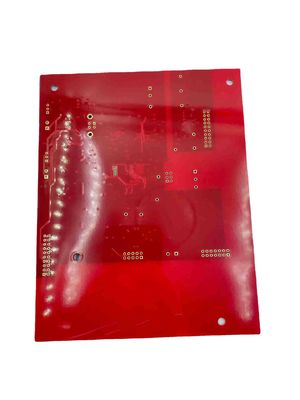

Η επιφάνεια HASL τελειώνει FR4 πάχος 8OZ χαλκού πινάκων 6 PCB στρώματος
| Τόπος καταγωγής | ΚΙΝΑ |
|---|---|
| Μάρκα | JIETENG |
| Πιστοποίηση | ISO/TS16949/RoHS/TS16949 |
| Αριθμό μοντέλου | FR4 |
| Ποσότητα παραγγελίας min | Διαπραγματεύσιμος |
| Τιμή | negotiable |
| Συσκευασία λεπτομέρειες | Κενό χαρτοκιβώτιο, κενό - που συσκευάζεται |
| Χρόνος παράδοσης | 5-8 εργάσιμη ημέρα |
| Όροι πληρωμής | Διαπραγματεύσιμος |
| Δυνατότητα προσφοράς | 360000 τετραγωνικά μέτρα/έτος |
Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.
xΛεπτομέρειες
| Πάχος πινάκων | 3.0mm | Πάχος χαλκού | 8oz |
|---|---|---|---|
| Στρώμα | 6Layer | Υλικό | FR4 |
| Ελάχιστο μέγεθος τρυπών | 0.2mm | Ελάχιστο διάστημα γραμμών | 0.1mm |
| Ελάχιστο πλάτος γραμμών | 0.1mm | Όνομα προϊόντων | Υβριδικός πίνακας κυκλωμάτων |
| Χρώμα Silkscreen | Άσπρος | Χρώμα μασκών ύλης συγκολλήσεως | Κόκκινος |
| Η επιφάνεια τελειώνει | HASL | ||
| Επισημαίνω | FR4 πίνακας 6 PCB στρώματος,HASL πίνακας 6 PCB στρώματος,8OZ πίνακας PCB χαλκού FR4 |
||
Περιγραφή προϊόντων
6-στρώμα πάχος 3.0MM πινάκων κασσίτερος ψεκασμού επιφάνειας πάχους 8OZ χαλκού
Ο πίνακας έχει ένα πάχος 3.0MM, το οποίο σχετικά πυκνά συγκρίνεται με τυποποιημένο PCBs. Για τις εφαρμογές με τις υψηλής τάσης απαιτήσεις ή όπου ο αποτελεσματικός διασκεδασμός θερμότητας απαιτείται
Το πάχος χαλκού 8OZ είναι επίσης σχετικά παχύ, και χρησιμοποιείται συχνά στις εφαρμογές που απαιτούν τη υψηλή δύναμη ή τη χαμηλή αντίσταση.
Ο πίνακας έχει έξι στρώματα, που επιτρέπουν τα πιό σύνθετα σχέδια κυκλωμάτων και την υψηλότερη συστατική πυκνότητα. Ένας πίνακας έξι-στρώματος μπορεί επίσης να παρέχει την καλύτερη ακεραιότητα σημάτων επειδή επιτρέπει τις περισσότερους επιλογές δρομολόγησης και καλύτερο χωρισμό μεταξύ των στρωμάτων σημάτων και δύναμης.
Ο ψεκασμός κασσίτερου επιφάνειας παρέχει ένα στρώμα του κασσίτερου στα ίχνη χαλκού για να βοηθήσει να τους προστατεύσει από τη διάβρωση και την οξείδωση. Αυτή η επεξεργασία επιφάνειας προωθεί επίσης το καλό solderability, το οποίο είναι σημαντικό για τις αξιόπιστες συνδέσεις ύλης συγκολλήσεως.
Ο συνδυασμός παχιών πινάκων, τα παχιά στρώματα χαλκού, και ένας κασσίτερος-ψεκασμός τελειώνουν δείχνουν ότι ο πίνακας σχεδιάζεται για τις υψηλής ισχύος εφαρμογές που απαιτούν τη χαμηλή αντίσταση και τις αξιόπιστες συνδέσεις ύλης συγκολλήσεως.
| Στοιχείο | ικανότητα |
| Υλικό βάσεων | FR-4, υψηλό TG FR-4, ελεύθερο υλικό αλόγονου, cem-3, cem-1, PTFE, Rogers, Αρλόν, Taconic, βάση αργιλίου, τεφλόν, pi, κ.λπ. |
| Στρώματα | 1-60 |
| Τελειωμένο εσωτερικό/εξωτερικό πάχος χαλκού | 0.5-6OZ |
| Τελειωμένο πάχος πινάκων | 0.27.0mm (αναθεώρηση αναγκών ≤0.2mm), ≤0.4mm για HASL |
| Πίνακας thickness≤1.0mm: +/--0.1mm 1Board thickness>2.0mm: +/-8% |
|
| Ανώτατο μέγεθος επιτροπής | ≤2sidesPCB: 600*1500mm Πολυστρωματικό PCB: 500*1200mm |
| Ελάχιστο πλάτος γραμμών αγωγών/διάστημα | Εσωτερικά στρώματα: ≥3/3mil Εξωτερικά στρώματα: ≥3.5/3.5mil |
| Ελάχιστο μέγεθος τρυπών | Μηχανική τρύπα: 0.15mm Τρύπα λέιζερ: 0.1mm |
| Ακρίβεια διάτρυσης: πρώτη διάτρηση που τρυπά με τρυπάνι πρώτα: 1mil Δεύτερη διάτρηση: 4mil |
|
| Warpage | Πίνακας thickness≤0.79mm: β≤1.0% 0.80≤Board thickness≤2.4mm: β≤0.7% Πίνακας thickness≥2.5mm: β≤0.5% |
| Ελεγχόμενη σύνθετη αντίσταση | +/- 5% Ω (<50> |
| Λόγος διάστασης | 15:01 |
| Ελάχιστο δαχτυλίδι συγκόλλησης | 4mil |
| Ελάχιστη γέφυρα μασκών ύλης συγκολλήσεως | ≥0.08mm |
| Σύνδεση της ικανότητας vias | 0.20.8mm |
| Ανοχή τρυπών | PTH: +/--3mil NPTH: +/--2mil |
| Σχεδιάγραμμα περιλήψεων | Τρύπα γραμματοσήμων γεφυρών β-περικοπών κατατρόπωσης |
| Χρώμα μασκών ύλης συγκολλήσεως | Πράσινος, κίτρινος, μαύρος, μπλε, κόκκινος, άσπρος, μεταλλίνη πράσινη |
| Χρώμα συστατικών σημαδιών | άσπρος, κίτρινος, μαύρος |
Η Co. κυκλωμάτων Jieteng Shenzhen, ΕΠΕ είναι ένας αξιόπιστος και αξιόπιστος κατασκευαστής PCB που αφιερώνεται στην παροχή υψηλής ποιότητας PCBs που καλύπτει τις συγκεκριμένες απαιτήσεις των πελατών. Η επιχείρηση υιοθετεί τον προηγμένο εξοπλισμό και την τεχνολογία κατασκευής, και έχει μια ομάδα πεπειραμένων μηχανικών και τεχνικών που συνεργάζονται στενά με τους πελάτες για να εξασφαλίσουν ότι το PCBs τους είναι κατάλληλο για τις ανάγκες τους.
Εκτός από τη δέσμευσή του για την ποιότητα, Co. κυκλωμάτων Jeton, το ΕΠΕ δίνει μεγάλη έμφαση στη εξυπηρέτηση πελατών. Η επιχείρηση συνεργάζεται στενά με τους πελάτες για να παρέχει τις μεμονωμένες λύσεις και την υποστήριξη σε όλη τη διαδικασία παραγωγής PCB, από το σχέδιο στην παράδοση. Αυτή η αφιέρωση στη ικανοποίηση πελατών έχει βοηθήσει την επιχείρηση να γίνει αξιόπιστος και αξιόπιστος συνεργάτης για την απαίτηση επιχειρήσεων και οργανώσεων υψηλή - ποιότητα PCBs.
