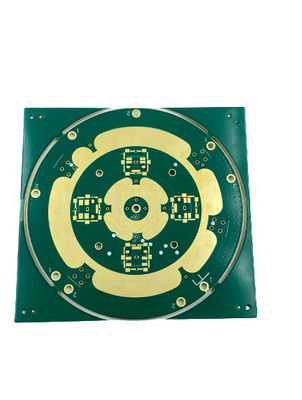

Πολυ PCB στρώματος που κατασκευάζει με διάστημα γραμμών 0.1mm το ελάχιστο μέγεθος τρυπών 0.2mm το ελάχιστο
| Place of Origin | China |
|---|---|
| Μάρκα | JIETENG |
| Πιστοποίηση | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| Ποσότητα παραγγελίας min | διαπραγματεύσιμος |
| Τιμή | negotiable |
| Συσκευασία λεπτομέρειες | Εσωτερική κενή συσκευασία, εξωτερικό τυποποιημένο χαρτοκιβώτιο |
| Χρόνος παράδοσης | 5-8 ημέρες για την παράδοση |
| Όροι πληρωμής | διαπραγματεύσιμος |
| Δυνατότητα προσφοράς | 150000 τετραγωνικό μέτρο/τετραγωνικά μέτρα το χρόνο |
Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.
xΛεπτομέρειες
| Αρίθμηση στρώματος | 2-20 | Έλεγχος σύνθετης αντίστασης | Ναι, ναι. |
|---|---|---|---|
| Ελάχιστο μέγεθος τρυπών | 0.2mm | Ελάχιστο διάστημα γραμμών | 0.1mm |
| Υλικό | FR4, υψηλό TG FR4, αλόγονο ελεύθερο, Rogers, κ.λπ. | Η επιφάνεια τελειώνει | HASL, ENIG, OSP, ασήμι βύθισης, κασσίτερος βύθισης, κ.λπ. |
| Χρώμα μασκών ύλης συγκολλήσεως | Πράσινος, μπλε, άσπρος, μαύρος, κόκκινος, κ.λπ. | Πάχος πινάκων | 0.23.2mm |
| Επισημαίνω | FR4 πολυ κατασκευή PCB στρώματος,κατασκευή PCB στρώματος 0.1mm πολυ,Πολυστρωματική επεξεργασία PCB OSP |
||
Περιγραφή προϊόντων
Περιγραφή προϊόντων:
Η πολυστρωματική επεξεργασία PCB, που είναι η δημιουργία των πολλαπλής στάθμης τυπωμένων συνδέοντας με καλώδιο πινάκων, είναι μια σύνθετη διαδικασία που απαιτεί την ακρίβεια και την πείρα. Οι πεπειραμένοι επαγγελματίες μας ειδικεύονται στην πολυστρωματική τυπωμένη παραγωγή πινάκων κυκλωμάτων και εξασφαλίζουν ότι κάθε βήμα της διαδικασίας ολοκληρώνεται με την απώτατες περίθαλψη και την προσοχή στη λεπτομέρεια. Οι πολυστρωματικές τυπωμένες υπηρεσίες παραγωγής πινάκων κυκλωμάτων μας περιλαμβάνουν ένα ελάχιστο πλάτος γραμμών 0.1mm, πάχος χαλκού 1-4oz, τα χρώματα του λευκού, του Μαύρου, κίτρινων, και περισσότεροι, του πάχους πινάκων 0.23.2mm, και αριθμήσεις στρώματος 2-20. Είμαστε δεσμευμένοι στην παροχή της υψηλότερων ποιοτικών υπηρεσίας και των προϊόντων για να ικανοποιήσουμε τις συγκεκριμένες ανάγκες των πελατών μας.
Χαρακτηριστικά γνωρίσματα:
- Όνομα προϊόντων: Πολυστρωματική επεξεργασία PCB
- Η επιφάνεια τελειώνει: HASL, ENIG, OSP, ασήμι βύθισης, κασσίτερος βύθισης, κ.λπ.
- Ελάχιστο μέγεθος τρυπών: 0.2mm
- Χρώμα μασκών ύλης συγκολλήσεως: Πράσινος, μπλε, άσπρος, μαύρος, κόκκινος, κ.λπ.
- Ελάχιστο πλάτος γραμμών: 0.1mm
- Πάχος πινάκων: 0.23.2mm
- Κυριώτερο σημείο: Πολυστρωματικό PCB που κατασκευάζει, πολυστρωματική τυπωμένη παραγωγή πινάκων κυκλωμάτων
Τεχνικές παράμετροι:
| Παράμετρος | Προδιαγραφή |
|---|---|
| Χρώμα Silkscreen | Άσπρος, μαύρος, κίτρινος, κ.λπ. |
| Ελάχιστο πλάτος γραμμών | 0.1mm |
| Αρίθμηση στρώματος | 2-20 |
| Ελάχιστο διάστημα γραμμών | 0.1mm |
| Πάχος χαλκού | 1-4oz |
| Η επιφάνεια τελειώνει | HASL, ENIG, OSP, ασήμι βύθισης, κασσίτερος βύθισης, κ.λπ. |
| Έλεγχος σύνθετης αντίστασης | Ναι |
| Πάχος πινάκων | 0.23.2mm |
| Χρώμα μασκών ύλης συγκολλήσεως | Πράσινος, μπλε, άσπρος, μαύρος, κόκκινος, κ.λπ. |
| Υλικό | FR4, υψηλό TG FR4, αλόγονο ελεύθερο, Rogers, κ.λπ. |
Εφαρμογές:
JIETENG πολυστρωματική επεξεργασία PCB: Εφαρμογή και σκηνή
JIETENG η πολυστρωματική επεξεργασία PCB είναι μια μεγάλη λύση για τα σύνθετα και περίπλοκα σχέδια ηλεκτρονικής. Είναι σε θέση τους πολλαπλής στάθμης τυπωμένους πίνακες κυκλωμάτων με τα διάφορα specs για ένα ευρύ φάσμα των εφαρμογών. Το εμπορικό σήμα, πρότυπος αριθμός, θέση προέλευσης, ελάχιστο πλάτος γραμμών, το χρώμα, ελάχιστο διάστημα γραμμών, πάχος χαλκού, και η επιφάνεια τελειώνει είναι όλες εξατομικεύσιμες.
Η πολυστρωματική επεξεργασία PCB αποτελείται από την πολλαπλής στάθμης τυπωμένη συνέλευση πινάκων κυκλωμάτων και την πολυστρωματική συνέλευση PCB. Η πολλαπλής στάθμης τυπωμένη συνέλευση πινάκων κυκλωμάτων παρέχει ότι η υψηλή πυκνότητα διασυνδέει, το οποίο μπορεί να χρησιμοποιηθεί για να χτίσει τις σύνθετες ηλεκτρονικές συσκευές. Η πολυστρωματική συνέλευση PCB χρησιμοποιείται για τη συγκέντρωση των συστατικών στον τυπωμένο πίνακα κυκλωμάτων. Περιλαμβάνει τα τμήματα συγκέντρωσης, όπως τα τσιπ και οι αντιστάτες, επάνω στον τυπωμένο πίνακα κυκλωμάτων.
JIETENG η πολυστρωματική επεξεργασία PCB είναι κατάλληλη για τις εφαρμογές όπως αυτοκίνητος, ιατρικός, βιομηχανικός, και τα καταναλωτικά ηλεκτρονικά. Είναι επίσης κατάλληλο για τις εφαρμογές όπου τα γρήγορα και αξιόπιστα σήματα απαιτούνται, όπως οι επικοινωνίες, στρατιωτικός, και το αεροδιάστημα. Με το ελάχιστο πλάτος γραμμών του 0.1mm, το ελάχιστο διάστημα γραμμών 0.1mm, το πάχος χαλκού που κυμαίνονται από 1-4oz, και η επιφάνεια τελειώνουν τις επιλογές όπως HASL, ENIG, OSP, ασήμι βύθισης, και ο κασσίτερος βύθισης, πολυστρωματική επεξεργασία PCB JIETENG εξασφαλίζει υψηλό - ποιότητα και ακριβή συστατικά για τις διάφορες εφαρμογές.
Επιπλέον, το χρώμα μπορεί να προσαρμοστεί σύμφωνα με τις ανάγκες πελατών, από το λευκό, ο Μαύρος, κίτρινος, σε άλλα χρώματα. Με τα ευπροσάρμοστα χαρακτηριστικά γνωρίσματά της, η πολυστρωματική επεξεργασία PCB JIETENG είναι η τέλεια λύση για τη δημιουργία των σύνθετων και ακριβών ηλεκτρονικών συσκευών.
Προσαρμογή:
JIETENG πολλαπλής στάθμης τυπωμένη επεξεργασία πινάκων κυκλωμάτων
Η πολλαπλής στάθμης τυπωμένη υπηρεσία επεξεργασίας πινάκων κυκλωμάτων συνήθειας JIETENG προσφέρει την υψηλής ποιότητας και αξιόπιστη παραγωγή για όλους τους τύπους τυπωμένων πινάκων κυκλωμάτων. Η υπηρεσία μας είναι τέλεια για τη δημιουργία των υψηλής απόδοσης πολλαπλής στάθμης τυπωμένων συνδέοντας με καλώδιο πινάκων με τα διάφορα υλικά, όπως FR4, υψηλό TG FR4, το αλόγονο ελεύθερο, Rogers, και περισσότεροι. Η ομάδα πεπειραμένων μηχανικών μας μπορεί να σας βοηθήσει να επιλέξετε το σωστό υλικό για τις ανάγκες σας. Προσφέρουμε επίσης τον έλεγχο σύνθετης αντίστασης για τα όλα προϊόντα μας.
Η πολλαπλής στάθμης τυπωμένη επεξεργασία πινάκων κυκλωμάτων μας περιλαμβάνει:
- Εμπορικό σήμα: JIETENG
- Πρότυπος αριθμός: Πίνακας κυκλωμάτων PCB
- Θέση προέλευσης: Κίνα
- Ελάχιστο διάστημα γραμμών: 0.1mm
- Ελάχιστο μέγεθος τρυπών: 0.2mm
- Πάχος χαλκού: 1-4oz
- Υλικό: FR4, υψηλό TG FR4, αλόγονο ελεύθερο, Rogers, κ.λπ.
- Έλεγχος σύνθετης αντίστασης: Ναι
Σε JIETENG, είμαστε δεσμευμένοι στην παροχή των καλύτερων υπηρεσιών δημιουργιών ποιοτικών πολλαπλής στάθμης τυπωμένων συνδέοντας με καλώδιο πινάκων. Μας ελάτε σε επαφή με σήμερα για περισσότερες πληροφορίες για τις πολλαπλής στάθμης τυπωμένες υπηρεσίες επεξεργασίας πινάκων κυκλωμάτων μας.
Υποστήριξη και υπηρεσίες:
Πολυστρωματικές τεχνική υποστήριξη και υπηρεσία επεξεργασίας PCB
Παρέχουμε την περιεκτικές υποστήριξη και την υπηρεσία για την πολυστρωματική επεξεργασία PCB, που περιλαμβάνει:
- Υποστήριξη σχεδίου προπαραγωγής
- Βελτιστοποίηση σχεδιαγράμματος PCB
- Διαμόρφωση πρωτοτύπου
- Επεξεργασία και συνέλευση
- Δοκιμή αξιοπιστίας
- Επιτόπια τεχνική υποστήριξη
Για περισσότερες πληροφορίες, παρακαλώ ελάτε σε επαφή με την ομάδα τεχνικής υποστήριξης μας.
Συσκευασία και ναυτιλία:
Η συσκευασία και η ναυτιλία της πολυστρωματικής επεξεργασίας PCB περιλαμβάνουν τα ακόλουθα βήματα:
- Το PCBs τοποθετείται σε μια αντιστατική πολυ τσάντα και σφραγίζεται έπειτα.
- Το σφραγισμένο PCBs τοποθετείται έπειτα σε ένα αντιστατικό πεδίο αφρού.
- Το πεδίο τοποθετείται έπειτα σε ένα κουτί από χαρτόνι και σφραγίζεται.
- Το κουτί από χαρτόνι στέλνεται έπειτα στον πελάτη.
FAQ:
Q1: Τι είναι πολυστρωματική επεξεργασία PCB;Α1: Η πολυστρωματική επεξεργασία PCB είναι μια διαδικασία τα πολλαπλάσια στρώματα του τυπωμένου πίνακα κυκλωμάτων από JIETENG με τον πρότυπο πίνακα κυκλωμάτων PCB αριθμού. Γίνεται στην Κίνα. Q2: Ποια υλικά χρησιμοποιούνται στην πολυστρωματική επεξεργασία PCB;
A2: Η πολυστρωματική επεξεργασία PCB από JIETENG χρησιμοποιεί ποικίλα υλικά, συμπεριλαμβανομένων FR-4, του polyimide, της βάσης αργιλίου, και άλλων υλικών. Q3: Ποιος είναι ο μέγιστος αριθμός στρωμάτων για την πολυστρωματική επεξεργασία PCB;
A3: Ο μέγιστος αριθμός στρωμάτων για την πολυστρωματική επεξεργασία PCB από JIETENG είναι μέχρι 12 στρώματα. Q4: Ποια είναι η ανοχή της πολυστρωματικής επεξεργασίας PCB;
A4: Η ανοχή της πολυστρωματικής επεξεργασίας PCB από JIETENG είναι πολύ σφιχτή, με ένα ελάχιστο πλάτος γραμμών 0.1mm και ένα ελάχιστο διάστημα γραμμών 0.1mm. Q5: Ποιος είναι ο χρόνος ανακύκλωσης για την πολυστρωματική επεξεργασία PCB;
A5: Ο χρόνος ανακύκλωσης για την πολυστρωματική επεξεργασία PCB από JIETENG είναι συνήθως 5-7 ημέρες.
