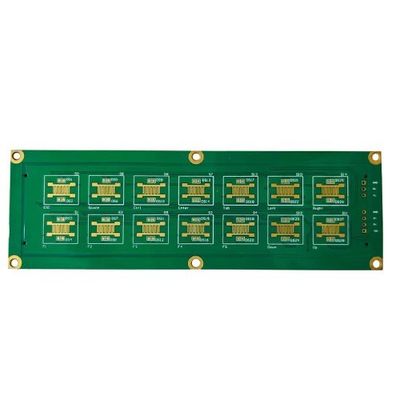

Πράσινο πρωτότυπο PCB Συνέλευση 2 στρώσεων PCB με Min Solder Mask Bridge Of 0.1mm

Περιγραφή του προϊόντος:

Το prototype PCB Assembly είναι ένας τύπος PCB (Printed Circuit Board) που χρησιμοποιείται για τη δημιουργία πρωτοτύπων ηλεκτρονικών κυκλωμάτων.Αποτελεί ουσιαστικό συστατικό στη διαδικασία ανάπτυξης και δοκιμής προϊόντων για διάφορες βιομηχανίες, όπως τα ηλεκτρονικά, αυτοκινήτων, αεροδιαστημικού και ιατρικού εξοπλισμού.

Το πρωτότυπο συγκρότημα PCB είναι κατασκευασμένο από υλικό FR4, το οποίο είναι ένας τύπος αντιφλεγμονώδους γυάλινης ενισχυμένης επωξίας.Αυτό το υλικό χρησιμοποιείται ευρέως στην παραγωγή PCB λόγω της εξαιρετικής ηλεκτρικής του μόνωσης, μηχανική αντοχή, και διαμετρική σταθερότητα.

Το μέγεθος του PCB για το Prototype PCB Assembly είναι 100mm * 100mm, καθιστώντας το κατάλληλο για μικρά και μεσαία ηλεκτρονικά έργα.που επιτρέπει την ακριβή και ακριβή τοποθέτηση των εξαρτημάτων.

Το όνομα του προϊόντος, Prototype PCB Assembly, αντανακλά το σκοπό του να είναι μια γρήγορη και οικονομικά αποδοτική λύση για τη δημιουργία πρωτοτύπων ηλεκτρονικών κυκλωμάτων.Είναι επίσης γνωστό ως πρωτότυπο PCB ή πρωτότυπο πλακέτα κυκλώματος.

Το πρωτότυπο PCB Assembly είναι ένα 2-στρωτό PCB, που σημαίνει ότι έχει δύο στρώματα αγωγού υλικού που χωρίζονται από ένα μονωτικό στρώμα.Αυτό το σχέδιο είναι κατάλληλο για απλά ηλεκτρονικά κυκλώματα και συμβάλλει στη μείωση του συνολικού κόστους του προϊόντος.

Η διαδικασία κατασκευής πρωτότυπων PCB περιλαμβάνει πολλά βήματα, όπως σχεδιασμός, εκτύπωση, χαρακτική, συγκόλληση και δοκιμή.Το πρώτο βήμα είναι να σχεδιαστεί η διάταξη PCB χρησιμοποιώντας λογισμικό υποβοηθούμενου σχεδιασμού (CAD)Η διάταξη αυτή εκτυπώνεται στη συνέχεια στο υλικό FR4 με εξειδικευμένο εκτυπωτή.

Στη συνέχεια, τα αγωγικά στρώματα χαραμίζονται στο PCB χρησιμοποιώντας μια χημική διαδικασία, αφήνοντας πίσω τα επιθυμητά ίχνη κυκλώματος.και στη συνέχεια το PCB καλύπτεται με ένα λεπτό στρώμα μάσκα συγκόλλησης για να το προστατεύσει από τη διάβρωση.

Μόλις ολοκληρωθεί η διαδικασία κατασκευής PCB, το επόμενο βήμα είναι να συναρμολογηθούν τα εξαρτήματα στην πλακέτα.και περιλαμβάνει τοποθέτηση ηλεκτρονικών εξαρτημάτων στο PCB και συγκόλλησή τους στη θέση τους.

Τα εξαρτήματα που χρησιμοποιούνται στην κατασκευή πρωτότυπων PCB είναι συνήθως συσκευές επιφανειακής τοποθέτησης (SMDs), οι οποίες είναι μικρότερες και πιο συμπαγές από τα εξαρτήματα με τρύπα.Αυτό επιτρέπει μεγαλύτερη πυκνότητα των συστατικών στο PCB και μειώνει το συνολικό μέγεθος του προϊόντος.

Η διαδικασία κατασκευής PCB Assembly ξεκινά με την προετοιμασία των εξαρτημάτων, όπου ταξινομούνται, μετρούνται και ελέγχονται για τυχόν ελαττώματα.Η διαδικασία συναρμολόγησης ξεκινά με την εφαρμογή πάστα συγκόλλησης στο PCB, ακολουθούμενη από την τοποθέτηση των εξαρτημάτων με τη χρήση αυτοματοποιημένου εξοπλισμού.

Μόλις όλα τα συστατικά είναι στη θέση τους, το PCB θερμαίνεται, προκαλώντας τη σύνθεση συγκόλλησης να λιώσει και να δημιουργήσει έναν δεσμό μεταξύ των συστατικών και του πίνακα.και γίνεται κάθε αναγκαία μεταποίηση για να εξασφαλίζεται η ποιότητα του προϊόντος.

Ο έλεγχος ποιότητας είναι μια ουσιώδης πτυχή της κατασκευής της συναρμολόγησης PCB.Αυτό περιλαμβάνει τον έλεγχο της ορθής τοποθέτησης των εξαρτημάτων, ορθή συγκόλληση και δοκιμές λειτουργικότητας.

Το τελευταίο βήμα στον έλεγχο ποιότητας είναι η δοκιμή του συναρμολογημένου PCB. Αυτό περιλαμβάνει την εφαρμογή ισχύος στο κύκλωμα και τον έλεγχο τυχόν βλαβών ή δυσλειτουργιών.Τα προβλήματα που εντοπίζονται κατά τη διάρκεια των δοκιμών αντιμετωπίζονται, και το PCB δοκιμάζεται ξανά μέχρι να πληροί τα απαιτούμενα πρότυπα.

Οι δοκιμές συναρμολόγησης PCB είναι ένα κρίσιμο βήμα στη διαδικασία παραγωγής, καθώς εξασφαλίζουν τη λειτουργικότητα και την αξιοπιστία του προϊόντος.λειτουργικές δοκιμές, και δοκιμές με ιπτάμενους ανιχνευτές, για να αναφέρουμε μερικά.

Οι δοκιμές σε κύκλωμα περιλαμβάνουν τον έλεγχο των ηλεκτρικών συνδέσεων και της λειτουργικότητας κάθε στοιχείου στο PCB.Η δοκιμή με ιπτάμενο ανιχνευτή χρησιμοποιεί ένα εξειδικευμένο μηχάνημα για να δοκιμάσει την ηλεκτρική συνέχεια και τυχόν δυνητικά ελαττώματα στο PCB.

Το prototype PCB Assembly είναι ένα βασικό προϊόν στην ηλεκτρονική βιομηχανία, που διαδραματίζει ζωτικό ρόλο στην ανάπτυξη και δοκιμή νέων ηλεκτρονικών προϊόντων.αποτελεσματική διαδικασία συναρμολόγησης, και τα αυστηρά μέτρα ελέγχου ποιότητας το καθιστούν μια αξιόπιστη και οικονομικά αποδοτική λύση για τη δημιουργία πρωτοτύπων ηλεκτρονικών κυκλωμάτων.

Χαρακτηριστικά:

• Ονομασία προϊόντος: Πρωτότυπο συναρμολόγησης PCB
• Ελάχιστο πλάτος γραμμής/διαστήματος: 0,1 mm/0,1 mm
• Μίν δαχτυλίδι: 0,1 mm
• Μέγεθος PCB: 100mm*100mm
• Μίν. Μέγεθος τρύπας: 0,2 mm
• Δάχος PCB: 1,6 mm
• Κατασκευή πρωτότυπων PCB
• Σύνθεση πρωτότυπου PCB υψηλής ποιότητας
• Γρήγορος χρόνος ανταλλαγής

Τεχνικές παραμέτρους:

Εφαρμογές:

Καλώς ήρθατε στην JIETENG, ο προορισμός σας για υψηλής ποιότητας υπηρεσίες συνδυασμού εκτυπωμένων κυκλωμάτων (PCA).Δεσμευόμαστε να σας παρέχουμε προϊόντα υψηλής ποιότητας που ανταποκρίνονται στις ειδικές σας απαιτήσεις και ξεπερνούν τις προσδοκίες σας..

Η πλακέτα κυκλώματος PCB είναι μια πλακέτα 2 στρωμάτων κατασκευασμένη στην Κίνα με βάρος χαλκού 1 ουγκιάς. Έχει ένα ελάχιστο δακτυλικό δαχτυλίδι 0,1 mm, καθιστώντας την ιδανική για εφαρμογές υψηλής πυκνότητας.Με επιφανειακό φινίρισμα από HASL και λευκό χρώμα μεταξοειδούς, αυτή η επιφάνεια δεν είναι μόνο οπτικά ελκυστική αλλά προσφέρει επίσης εξαιρετική αντοχή και αξιοπιστία.

Η πρωτότυπη συναρμολόγηση PCB είναι κατάλληλη για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων αλλά όχι περιορισμένων στα εξής:

• Καταναλωτικά ηλεκτρονικά
• Βιομηχανικό εξοπλισμό
• Ιατρικές συσκευές
• Ηλεκτρονικά οχήματα
• Επικοινωνίες

Είτε χρειάζεστε ένα προσαρμοσμένο PCB για ένα μικρό έργο ή μια μεγάλης κλίμακας παραγωγή, η υπηρεσία συναρμολόγησης PCB σας καλύπτει.Έχουμε την εμπειρία και τους πόρους για να χειριστούμε έργα οποιουδήποτε μεγέθους και πολυπλοκότητας..

Η επιλογή της JIETENG για τις ανάγκες συναρμολόγησης Τυπωμένων Πίνακες έρχεται με πολλά οφέλη, συμπεριλαμβανομένων:

• Προϊόντα υψηλής ποιότητας σε ανταγωνιστικές τιμές
• Γρήγορος χρόνος ανταπόκρισης
• Σκληρές διαδικασίες ελέγχου ποιότητας
• Τελευταία τεχνολογία και εξοπλισμός
• Έμπειρη και εξειδικευμένη ομάδα
• Ευέλικτες και εξατομικευμένες λύσεις

Κατανοούμε τη σημασία του χρόνου και του κόστους στον σημερινό γρήγορο επιχειρηματικό κόσμο.και προσπαθούμε να προσφέρουμε αποτελεσματικές και οικονομικές λύσεις στους πελάτες μας.

Στην JIETENG, είμαστε αφιερωμένοι στην παροχή υψηλής ποιότητας, αξιόπιστης και οικονομικά αποδοτικής συνδυαστικής παραγωγής κυκλωμάτων.Η δέσμευσή μας για την ικανοποίηση των πελατών και τη συνεχή βελτίωση μας έχει κάνει την προτιμώμενη επιλογή για πολλούς πελάτες σε όλο τον κόσμο.

Εμπιστευτείτε μας για όλες τις ανάγκες συναρμολόγησης PCB και βιώστε τη διαφορά στην ποιότητα και την υπηρεσία.Ανυπομονούμε να συνεργαστούμε μαζί σας και να σας βοηθήσουμε να πραγματοποιήσετε τις ιδέες σας.!

Προσαρμογή:

Ετικέτα: JIETENG

Αριθμός μοντέλου: πλακέτα κυκλωμάτων PCB

Χώρος προέλευσης: Κίνα

Μίν. Μέγεθος τρύπας: 0,2 mm

Μικρότερο όριο για τη γέφυρα μάσκας συγκόλλησης: 0,1 mm

Ονομασία προϊόντος: Πρωτότυπο συναρμολόγησης PCB

Χρώμα μεταξιού: Λευκό

Υλικό PCB: FR4

Η JIETENG προσφέρει υψηλής ποιότητας υπηρεσίες κατασκευής PCB Assembly για τις προσαρμοσμένες ανάγκες σας.Κατασκευή PCBΕμπιστευτείτε JIETENG για όλες τις ανάγκες της συνάθροισης Τυποποιημένων Πίνακες.

Συσκευή και αποστολή:

Τα πρωτότυπα PCB είναι προσεκτικά συσκευασμένα για να εξασφαλίσουμε την ασφαλή παράδοση στους πελάτες μας.με επιπλέον προφυλάξεις για εύθραυστα συστατικά.

Το σύνολο τοποθετείται πρώτα σε μια αντιστατική σακούλα για την προστασία των ηλεκτρονικών από τυχόν πιθανές ζημιές που προκαλούνται από στατικό ηλεκτρισμό.Στη συνέχεια τοποθετείται σε ένα ανθεκτικό χαρτόνι με άφθονο στρώμα για να αποφεύγεται η κίνηση κατά τη διάρκεια της μεταφοράς.

Για πρόσθετη προστασία, μπορεί να χρησιμοποιηθεί περιτύλιγμα φυσαλίδων ή αφρός για την περαιτέρω στερέωση της συναρμολόγησης.

Μόλις η συσκευασία ολοκληρωθεί, η συσκευασία επισημαίνεται με τις απαραίτητες πληροφορίες αποστολής, συμπεριλαμβανομένου του ονόματος και της διεύθυνσης του παραλήπτη, και παρέχεται ένας αριθμός παρακολούθησης για την εύκολη παρακολούθηση της συσκευασίας.

Προσφέρουμε διάφορες επιλογές αποστολής για να ανταποκριθούμε στις ανάγκες των πελατών μας, συμπεριλαμβανομένης της τυποποιημένης και της ταχείας αποστολής.Η ομάδα μας συνεργάζεται στενά με αξιόπιστους μεταφορείς ναυτιλίας για να εξασφαλίσει την έγκαιρη και αποτελεσματική παράδοση των συναρμολογιών μας.

Στο Prototype PCB Assembly, είμαστε πολύ περήφανοι για τις διαδικασίες συσκευασίας και αποστολής μας για να διασφαλίσουμε ότι οι πελάτες μας λαμβάνουν τις συναρμολογήσεις τους σε άψογη κατάσταση.Επικοινωνήστε μαζί μας σήμερα για να μάθετε περισσότερα για τις υπηρεσίες μας και πώς μπορούμε να σας βοηθήσουμε με τις ανάγκες συναρμολόγησης PCB σας.

Γενικά ερωτήματα:

• Ε: Ποια είναι η εμπορική ονομασία αυτού του προϊόντος;
  Α: Το εμπορικό σήμα αυτού του προϊόντος είναι JIETENG.
• Ε: Ποιος είναι ο αριθμός μοντέλου αυτού του προϊόντος;
  Α: Ο αριθμός μοντέλου αυτού του προϊόντος είναι πλακέτα κυκλωμάτων PCB.
• Ε: Πού παράγεται το προϊόν αυτό;
  Α: Αυτό το προϊόν κατασκευάζεται στην Κίνα.
• Ε: Ποια υλικά χρησιμοποιούνται για την κατασκευή αυτού του προϊόντος;
  Α: Αυτό το προϊόν είναι κατασκευασμένο από υλικά PCB υψηλής ποιότητας.
• Ε: Το προϊόν αυτό έχει εγγύηση;
  Α: Ναι, το προϊόν αυτό συνοδεύεται από εγγύηση κατά κατασκευαστικών ελαττωμάτων.
