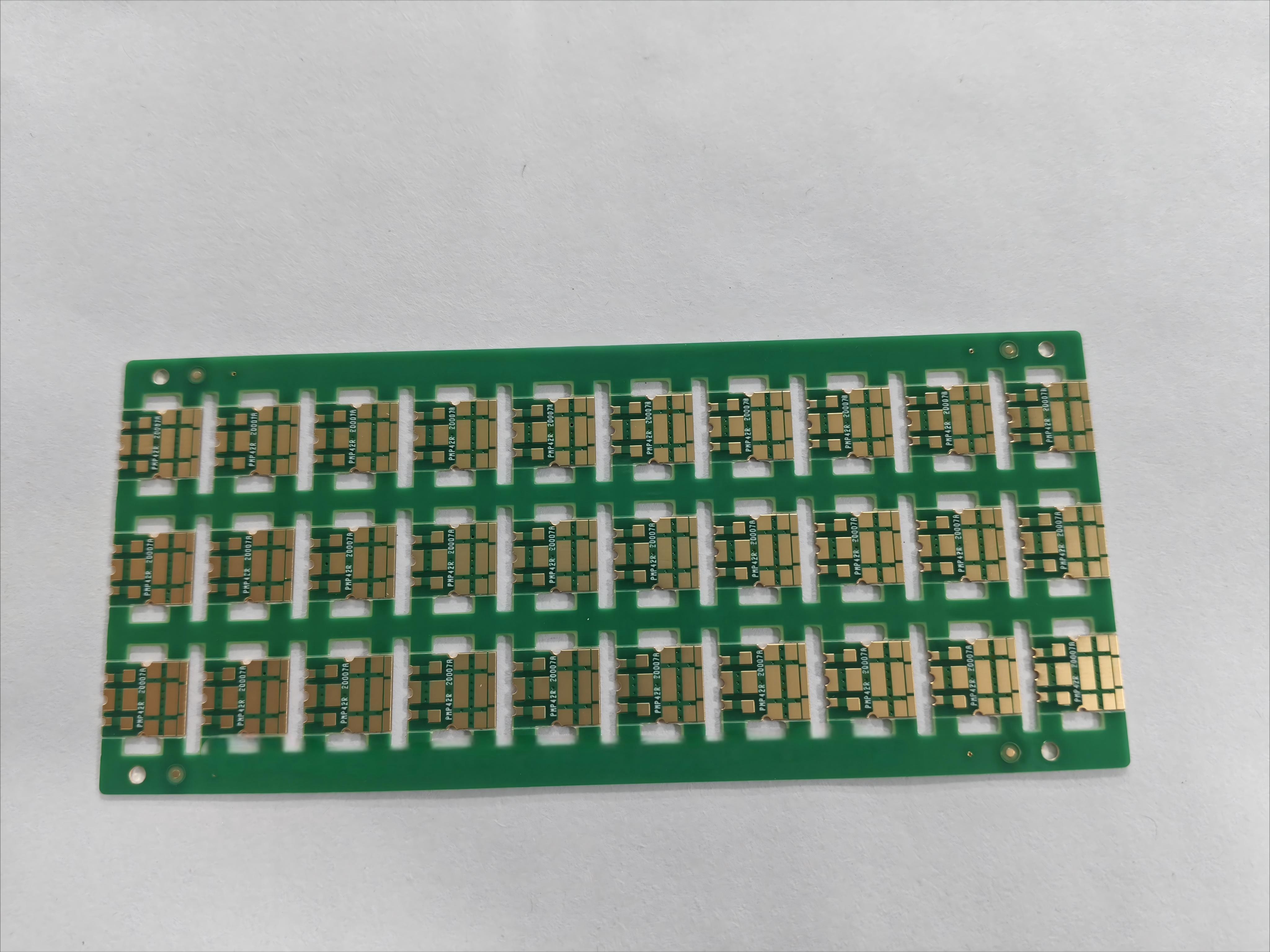

8-στρώμα FR4 HF Encoder Ακριβής PCB πάχος 3,0 mm

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.
xχρώμα μεταξοκίστρου | λευκό | Χρώμα μάσκας συγκόλλησης | Πράσινο |
---|---|---|---|
Μέθοδος δοκιμής | Δοκιμή με ιπτάμενο ανιχνευτή | Τάξη PCB | 8 στρώματα |
Τελεία επιφάνειας | HASL, ENIG | Ονομασία προϊόντος | Ονομασία προϊόντος: Encoder Precision PCB Surface Treatment: HASL Ελάχιστο άνοιγμα: 0.2mm Υλικό PCB: |
Υλικό PCB | Υλικό FR4 HF | Μοντέλο | 30,0 mm |
Επισημαίνω | Πίνακας PCB ακριβείας κωδικοποιητή HF,3.0mm FR4 PCB ακριβείας,8 στρώσεων FR4 PCB |
Χαρακτηριστικά:
Ονομασία προϊόντος: Encoder Precision PCB
Επεξεργασία επιφάνειας: HASL
Ελάχιστο άνοιγμα: 0,2 mm
Υλικό PCB: Υλικό FR4 HF
Τάγματα PCB: 8 στρώματα
Χρώμα οθόνης μεταξιού: Λευκό
Το προϊόν αυτό είναι ένα σύνολο πλακών κυκλωμάτων εκτυπωμένων, που παρέχει υπηρεσίες κατασκευής πρωτότυπων PCB συναρμολόγησης.και PCB 8 στρωμάτων από υλικό FR4 HFΤο χρώμα της μεταξωτής οθόνης είναι λευκό.
Τεχνικές παραμέτρους:
Υλικό PCB | Υλικό FR4 HF |
Τάξη PCB | 8 στρώματα |
Μέγεθος τρύπας | 0.2mm |
Μέθοδος δοκιμής | Δοκιμή με ιπτάμενο ανιχνευτή |
Βάρος χαλκού | 1 ουγκιά |
Χρώμα μάσκας συγκόλλησης | Πράσινο |
Χρώμα μεταξοκίστρου | Λευκό |
Δάχος PCB | 30,0 mm |
Τελεία επιφάνειας | HASL |
Ονομασία του προϊόντος | Κωδικοποιητής Precision PCB |
Εφαρμογές:
Το PCB ακριβείας κωδικοποιητή είναι ιδανικό για μια ποικιλία εφαρμογών, συμπεριλαμβανομένης της βιομηχανικής αυτοματοποίησης, της ρομποτικής και των ιατρικών συσκευών.
Το πρωτότυπο PCB της JIETENG έχει βάρος χαλκού 1 ουγγιάς και το προϊόν χρησιμοποιεί μέθοδο δοκιμής με ιπτάμενο ανιχνευτή για να διασφαλιστεί ότι πληροί τα υψηλότερα πρότυπα ελέγχου ποιότητας και αξιοπιστίας.
Είναι κατάλληλο για μια ποικιλία σενάριων, συμπεριλαμβανομένης της κατασκευής πρωτοτύπων, της ανάπτυξης προϊόντων και των μικρής κλίμακας σειρών παραγωγής.,Η ΕΤΕπ έχει ήδη αναλάβει την ευθύνη για την εκτέλεση των προγραμμάτων της.
Γενικά ερωτήματα:
Ε: Πόσος χρόνος είναι ο χρόνος προετοιμασίας για την συναρμολόγηση πρωτότυπου PCB της JIETENG;
Α: Ο χρόνος προετοιμασίας για την συναρμολόγηση πρωτοτύπου PCB της JIETENG είναι συνήθως 10-13 εργάσιμες ημέρες, ανάλογα με την πολυπλοκότητα του σχεδιασμού και την ποσότητα παραγγελίας.
Ε: Προσφέρει η JIETENG Prototype PCB Assembly επιλογές προσαρμογής;
Α: Ναι, η JIETENG Prototype PCB Assembly παρέχει αρχεία Gerber και τεχνικές απαιτήσεις. όπως υλικό PCB, πάχος, επιφάνεια χαλκού, μάσκα και χρώμα σκηνής μετάξι, κλπ.
Ε: Πού κατασκευάζεται το πρωτότυπο PCB της JIETENG;
Α: Η JIETENG Prototype PCB Assembly κατασκευάζεται στο Shenzhen της Κίνας.
Ε. Ποιες μορφές αρχείων γίνονται αποδεκτές για την παραγωγή PCB;
Α: Φάκελοι Gerber: CAM350 Φάκελοι PCB: Protel 99SE, PADS, CAD, Altium Designer.
Είναι ασφαλείς οι φάκελοί μου;
Α: Τα αρχεία σας είναι απόλυτα ασφαλή. Προστατεύουμε τα δικαιώματα πνευματικής ιδιοκτησίας των πελατών μας καθ' όλη τη διάρκεια της διαδικασίας.
