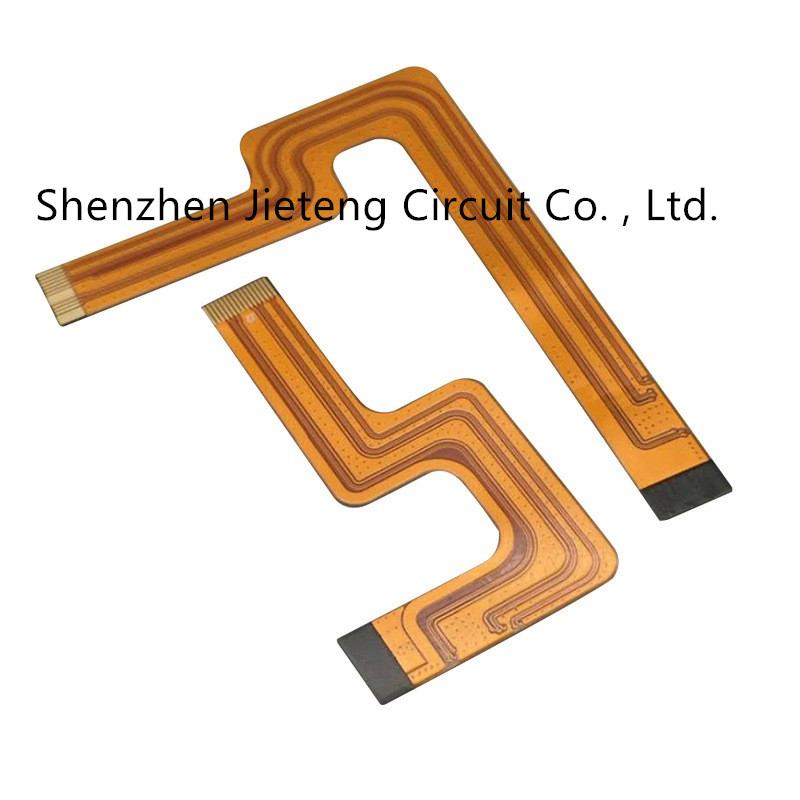

Ηλεκτρονικό συστατικό BOM επεξεργασία 12 PCB στρώματος και συνέλευση SMD SMT

  • Electronic Component BOM 12 Layer PCB Fabrication And SMD SMT Assembly
Τόπος καταγωγής Guangdong, Κίνα
Μάρκα JIETENG
Πιστοποίηση ISO/TS16949/RoHS/TS16949
Αριθμό μοντέλου pcba
Ποσότητα παραγγελίας min Διαπραγματεύσιμος
Τιμή negotiable
Συσκευασία λεπτομέρειες Κενή συσκευασία PCBA Gibson ή αντιστατική συσκευασία εξωτερική: χαρτοκιβώτιο εξαγωγής ή σύμφωνα με τ
Χρόνος παράδοσης 5-10 ημέρες για την παράδοση
Όροι πληρωμής Διαπραγματεύσιμος
Δυνατότητα προσφοράς 80000 τετραγωνικό μέτρο/τετραγωνικά μέτρα το μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Αριθμός στρωμάτων 1-48 Ελάχιστη μάσκα ύλης συγκολλήσεως clearanace 0,003» (0.07mm)
Πάχος πινάκων 0.3mm8mm Υλικό βάσεων FR-4, αργίλιο, CEM, Hg-170
Επισημαίνω

SMD επεξεργασία 12 PCB στρώματος

,

BOM επεξεργασία 12 PCB στρώματος

,

Συνέλευση PCB BOM smd
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Μιας στάσης ηλεκτρονικό συστατικό BOM που υποστηρίζει την πολυστρωματική παραγωγή επεξεργασίας PCB παραγωγής PCB

Ουσιαστικές λεπτομέρειες
Πρότυπος αριθμός:
PCB
Θέση προέλευσης:
Guangdong, Κίνα
Εμπορικό σήμα:
PCB
Sercive:
Συνέλευση PCB και SMT
Αριθμός στρωμάτων:
1-48
Απόκλιση τρυπανιών:
±0.002» (0.05mm)
Ελάχιστη μάσκα ύλης συγκολλήσεως clearanace:
0,003» (0.07mm)
Ανοχή του PCB:
±5%
Ανώτατο μέγεθος του πίνακα τέρματος:
700*460mm
MOQ:
ΚΑΝΕΝΑ MOQ (1pcs)
Περίληψη PCB:
Τετράγωνο, κύκλος, ανώμαλος (με jigs)
Υποσυγκρότημα:
Πλαστικό, μέταλλο, οθόνη
Πιστοποιητικό:
IATF16949, ISO13485, ISO9001
Υλικό βάσεων:
FR-4, αργίλιο, CEM, Hg-170
Πάχος χαλκού:
35um, 1oz, 2oz
Πάχος πινάκων:
0.3mm8mm
Ελάχιστο μέγεθος τρυπών:
0.15MM
Ελάχιστο πλάτος γραμμών:
0.25MM
Ελάχιστο διάστημα γραμμών:
0.25MM
Επιφάνεια που τελειώνει:
HASL, ENIG, ασήμι βύθισης, κασσίτερος βύθισης, OSP

Άρθρο Περιγραφή Ικανότητα
Υλικό Φυλλόμορφα υλικά FR4, υψηλό TG FR4, υψηλή συχνότητα, στυπτηρία, FPC…
Κοπή πινάκων Αριθμός στρωμάτων 1-48
Min.thickness για τα εσωτερικά στρώματα
(Το πάχος $cu αποκλείεται)		 0,003» (0.07mm)
Πάχος πινάκων Πρότυπα (0.14mm±10%)
Ελάχιστος. Ενιαίος/διπλάσιο: 0.008±0.004»
4layer: 0.01±0.008»
8layer: 0.01±0.008»
Τόξο και συστροφή όχι περισσότεροι από το 7/1000
Βάρος χαλκού Εξωτερικό βάρος $cu 0.5-4 0z
Εσωτερικό βάρος $cu 0.5-3 0z
Διάτρηση Ελάχιστο μέγεθος 0,0078» (0.2mm)
Απόκλιση τρυπανιών ±0.002 ″ (0.05mm)
Ανοχή τρυπών PTH ±0.002 ″ (0.005mm)
Ανοχή τρυπών NPTH ±0.002 ″ (0.005mm)
Μάσκα ύλης συγκολλήσεως Χρώμα Πράσινος, άσπρος, μαύρος, κόκκινος, μπλε…
Ελάχιστη μάσκα ύλης συγκολλήσεως clearanace 0,003 ″ (0.07mm)
Πάχος (0.012*0.017mm)
Silkscreen Χρώμα άσπρος, μαύρος, κίτρινος, μπλε…
Ελάχιστο μέγεθος 0,006 ″ (0.15mm)
Ανώτατο μέγεθος του πίνακα τέρματος 700*460mm
Η επιφάνεια τελειώνει HASL, ENIG, ασήμι βύθισης, κασσίτερος βύθισης, OSP…
Περίληψη PCB Τετράγωνο, κύκλος, ανώμαλος (με jigs)
Συσκευασία QFN, BGA, SSOP, PLCC, LGA
