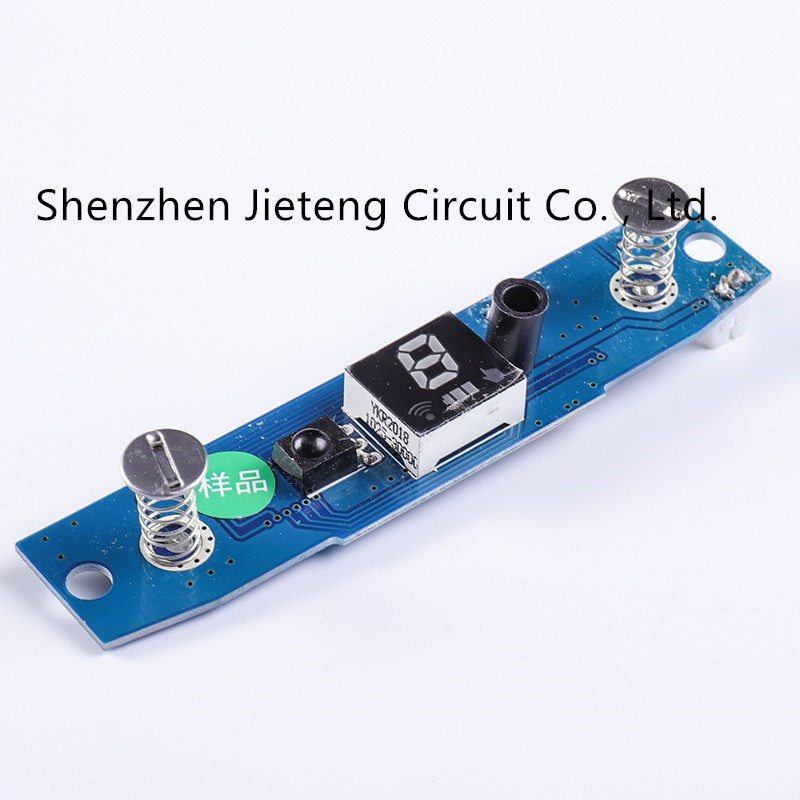

Πολυστρωματικές τυπωμένες υπηρεσίες συνελεύσεων πινάκων κυκλωμάτων JIETENG FR4 CTI300

  • JIETENG FR4 CTI300 Multilayer Printed Circuit Board Assembly Services
Τόπος καταγωγής Guangdong, Κίνα
Μάρκα JIETENG
Πιστοποίηση ISO/TS16949/RoHS/TS16949
Αριθμό μοντέλου pcba
Ποσότητα παραγγελίας min Διαπραγματεύσιμος
Τιμή negotiable
Συσκευασία λεπτομέρειες 1.Inner: PCB: Κενή συσκευασία PCBA: Συσκευασία 2.Outer ESD: Τυποποιημένη συσκευασία χαρτοκιβωτίων 3.
Χρόνος παράδοσης 3-10 daysDelivery μέσα
Όροι πληρωμής Διαπραγματεύσιμος
Δυνατότητα προσφοράς 200000 Τεμάχιο/Τεμάχια ανά μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Υλικό βάσης FR-4, FR-4 Πάχος χαλκού 1/2 oz λ. 12 oz ανώτατος
Πάχος πινάκων 0.2mm6mm (8mil-126mil) Ελάχιστο πλάτος γραμμών 0.075mm (3mil)
Επισημαίνω

CTI300 πολυστρωματικός τυπωμένος πίνακας κυκλωμάτων

,

JIETENG πολυστρωματικός τυπωμένος πίνακας κυκλωμάτων

,

JIETENG υπηρεσίες συνελεύσεων πινάκων κυκλωμάτων
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Ανάπτυξη APP λύσης συστημάτων καταγραφής δεδομένων PCBA γεγονότος που γράφει τον πίνακα υψηλής συχνότητας PCB

Ουσιαστικές λεπτομέρειες
Πρότυπος αριθμός:
PCB
Τύπος:
Πολυστρωματικό PCB
Θέση προέλευσης:
Guangdong, Κίνα
Εμπορικό σήμα:
JIETENG
Αριθμός στρωμάτων:
2 στρώματα 4 στρώματα
Υλικό βάσεων:
FR-4
Πάχος χαλκού:
1/2 oz λ. 12 oz ανώτατος
Πάχος πινάκων:
0.2mm6mm (8mil-126mil)
Ελάχιστο μέγεθος τρυπών:
0.1mm (4mil)
Ελάχιστο πλάτος γραμμών:
0.075mm (3mil)
Ελάχιστο διάστημα γραμμών:
0.1mm (4mil)
Επιφάνεια που τελειώνει:
HASL/HASL αμόλυβδα, OSP, ENIG, χρυσή επένδυση
Μέγεθος πινάκων:
όλοι
Όνομα προϊόντων:
Πίνακας ελεγκτών PCB cOem για την κιθάρα/βαθύς πίνακας PCB πενταλιών κενός
Υπηρεσία:
Μιας στάσης υπηρεσία
Χρώμα μασκών ύλης συγκολλήσεως:
Black.Red.Yellow.White.Blue.Green
Υλικό:
FR4 ΤΟ /aluminum/FR-4 CTI300

Ικανότητα κατασκευής PCB
Στοιχείο Προδιαγραφή
Υλικό FR-4, FR1, FR2 Cem-1, cem-3, Rogers, τεφλόν, Αρλόν, βάση αργιλίου, βάση χαλκού, κεραμικός, πιατικά, κ.λπ.
Παρατηρήσεις Υψηλό Tg CCL είναι διαθέσιμο (Tg>=170℃)
Τελειώστε το πάχος πινάκων 0,2 χιλ.-6.00mm (8mil-126mil)
Η επιφάνεια τελειώνει Χρυσό δάχτυλο (>=0.13um), χρυσός βύθισης (0.025-0075um), καλύπτοντας χρυσός (0.025-3.0um), HASL (5-20um), OSP (0.2-0.5um)
Μορφή Δρομολόγηση, διάτρηση, β-περικοπή, Chamfer
Επεξεργασία επιφάνειας Μάσκα ύλης συγκολλήσεως (μαύρος, πράσινος, άσπρος, κόκκινος, μπλε, thickness>=12um, φραγμός, BGA)
Silkscreen (μαύρος, κίτρινος, άσπρος)
Ικανός-μάσκα φλούδας (κόκκινος, μπλε, thickness>=300um)
Ελάχιστος πυρήνας 0.075mm (3mil)
Πάχος χαλκού 1/2 oz λ. 12oz ανώτατος
Ελάχιστα πλάτος ιχνών & διάστημα γραμμών 0.075mm/0.075mm (3mil/3mil)
Ελάχιστη διάμετρος τρυπών για CNC τη διάτρηση 0.1mm (4mil)
Ελάχιστη διάμετρος τρυπών για Punching 0.6mm (35mil)
Μεγαλύτερο μέγεθος επιτροπής 610mm * 508mm
Θέση τρυπών +/--0.075mm (3mil) CNC διάτρηση
Πλάτος αγωγών (W) +/--0.05mm (2mil) ή +/-20% αρχικού
Διάμετρος τρυπών (Χ) PTHL: +/--0.075mm (3mil)
Μη PTHL: +/--0.05mm (2mil)
Ανοχή περιλήψεων +/--0.1mm (4mil) CNC δρομολόγηση
Στρέβλωση & συστροφή 0,70%
Αντίσταση μόνωσης 10Kohm-20Mohm
Αγωγιμότητα <50ohm>
Τάση δοκιμής 10-300V
Μέγεθος επιτροπής 110 X 100mm (λ.)
660 X 600mm (ανώτατο)
Misregistration στρώμα-στρώματος 4 στρώματα: 0.15mm (6mil) ανώτατα
6 στρώματα: 0.25mm (10mil) ανώτατα
Λ. που χωρίζει κατά διαστήματα μεταξύ της άκρης τρυπών στο σχέδιο στοιχείων κυκλώματος ενός εσωτερικού στρώματος 0.25mm (10mil)
Λ. που χωρίζει κατά διαστήματα μεταξύ της περίληψης πινάκων στο σχέδιο στοιχείων κυκλώματος ενός εσωτερικού στρώματος 0.25mm (10mil)
Ανοχή πάχους πινάκων

4 στρώματα: +/--0.13mm (5mil)

Πολυστρωματικές τυπωμένες υπηρεσίες συνελεύσεων πινάκων κυκλωμάτων JIETENG FR4 CTI300 0
