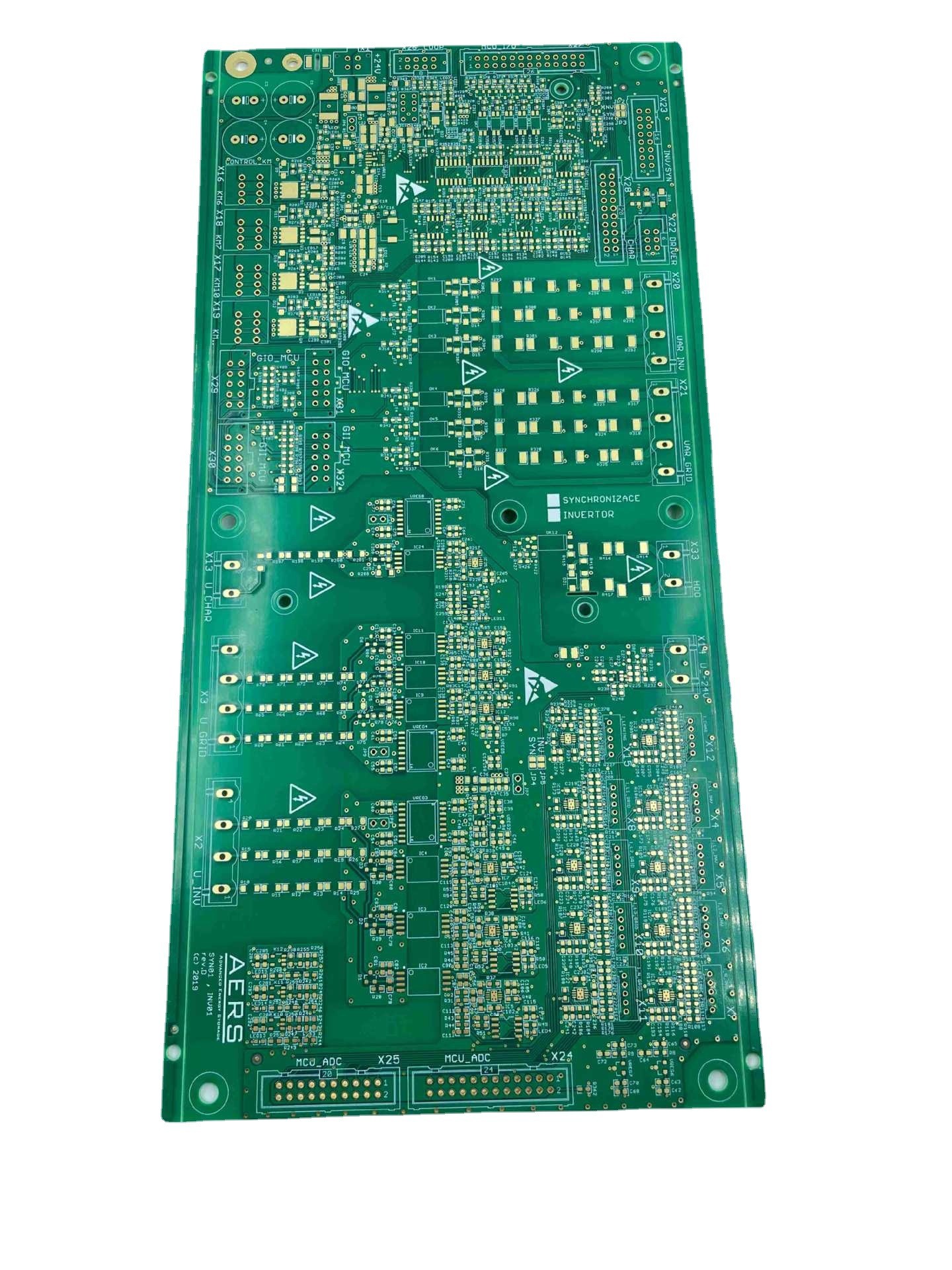

Πάχος 1.6mm FR4 υλική 2 PCB στρώματος μάσκα ύλης συγκολλήσεως πινάκων πράσινη
| Τόπος καταγωγής | ΚΙΝΑ |
|---|---|
| Μάρκα | JIETENG |
| Πιστοποίηση | ISO/TS16949/RoHS/TS16949 |
| Αριθμό μοντέλου | FR4 |
| Ποσότητα παραγγελίας min | Διαπραγματεύσιμος |
| Τιμή | negotiable |
| Συσκευασία λεπτομέρειες | Κενό χαρτοκιβώτιο, κενό - που συσκευάζεται |
| Χρόνος παράδοσης | 5-8 εργάσιμη ημέρα |
| Όροι πληρωμής | Διαπραγματεύσιμος |
| Δυνατότητα προσφοράς | 360000 τετραγωνικά μέτρα/έτος |
Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.
xΛεπτομέρειες
| Πάχος χαλκού | 1oz | Στρώμα | 2 |
|---|---|---|---|
| Υλικό | FR4 | Ελάχιστο μέγεθος τρυπών | 0.2mm |
| Ελάχιστο διάστημα γραμμών | 0.1mm | Ελάχιστο πλάτος γραμμών | 0.1mm |
| Περίγραμμα Ανοχής | +/--0.2mm | Χρώμα Silkscreen | Άσπρος |
| Χρώμα μασκών ύλης συγκολλήσεως | Πράσινος | Πάχος | 1,6 χλστ |
| Τύπος | Πολυστρωματικός τυπωμένος πίνακας κυκλωμάτων | ||
| Επισημαίνω | FR4 υλικός πίνακας 2 PCB στρώματος,Πάχος 1.6mm πίνακας 2 PCB στρώματος,TS16949 πολυστρωματικός τυπωμένος πίνακας κυκλωμάτων |
||
Περιγραφή προϊόντων
FR4 πίνακας 2 στρώματος, πράσινο πετρέλαιο μασκών ύλης συγκολλήσεως, χρυσός βύθισης επιφάνειας
Εδώ είναι μερικές λεπτομέρειες για το FR4 πίνακας 2 στρώματος με έναν πράσινο χρυσό βύθισης μασκών και επιφάνειας ύλης συγκολλήσεως:
Ο πίνακας αποτελείται από το υλικό FR4, το οποίο είναι ένα κοινό glass-reinforced εποξικό φυλλόμορφο υλικό που χρησιμοποιείται ευρέως στην κατασκευή PCB.
Ο πίνακας έχει δύο στρώματα, έτσι σημαίνει ότι χωρίζει δύο στρώματα του αγώγιμου υλικού από ένα στρώμα μόνωσης. Οι πίνακες δύο-στρώματος χρησιμοποιούνται συχνά στα απλούστερα κυκλώματα ή όπου το κόστος είναι μια ανησυχία.
Ο πίνακας έχει μια πράσινη μάσκα ύλης συγκολλήσεως, η οποία είναι ένας τύπος προστατευτικού επιστρώματος που εφαρμόζεται στον πίνακα για να προστατεύσει τα ίχνη χαλκού και να αποτρέψει τις γέφυρες ύλης συγκολλήσεως. Το πράσινο χρώμα είναι ένα τυποποιημένο χρώμα που χρησιμοποιείται στην κατασκευή PCB.
Ο πίνακας έχει έναν χρυσό βύθισης επιφάνειας να τελειώσει, το οποίο είναι ένας τύπος επιφάνειας τελειώνει που παρέχει έναν επίπεδο και ακόμη και ένα ιδανικό επιφάνειας για τη συγκόλληση. Ο χρυσός βύθισης τελειώνει επίσης προστατεύει τα ίχνη χαλκού στον πίνακα από την οξείδωση και τη διάβρωση.
Συνολικά, αυτό το FR4 πίνακας 2 στρώματος με έναν πράσινο χρυσό βύθισης μασκών και επιφάνειας ύλης συγκολλήσεως είναι τυποποιημένος πίνακας που σχεδιάζεται για τα απλά κυκλώματα ή όπου το κόστος είναι μια ανησυχία. Τον πίνακα έχει ντυθεί με μια πράσινη μάσκα ύλης συγκολλήσεως για να προστατεύσει τα ίχνη χαλκού και έχουν τελειώσει με μια χρυσή επιφάνεια βύθισης για να παρέχει μια αξιόπιστη και αντιδιαβρωτική επιφάνεια επαφών για τις εξωτερικές συνδέσεις.
| Στοιχείο | ικανότητα |
| Υλικό βάσεων | FR-4, υψηλό TG FR-4, ελεύθερο υλικό αλόγονου, cem-3, cem-1, PTFE, Rogers, Αρλόν, Taconic, βάση αργιλίου, τεφλόν, pi, κ.λπ. |
| Στρώματα | 1-60 |
| Τελειωμένο εσωτερικό/εξωτερικό πάχος χαλκού | 0.5-6OZ |
| Τελειωμένο πάχος πινάκων | 0.27.0mm (αναθεώρηση αναγκών ≤0.2mm), ≤0.4mm για HASL |
| Πίνακας thickness≤1.0mm: +/--0.1mm 1Board thickness>2.0mm: +/-8% |
|
| Ανώτατο μέγεθος επιτροπής | ≤2sidesPCB: 600*1500mm Πολυστρωματικό PCB: 500*1200mm |
| Ελάχιστο πλάτος γραμμών αγωγών/διάστημα | Εσωτερικά στρώματα: ≥3/3mil Εξωτερικά στρώματα: ≥3.5/3.5mil |
| Ελάχιστο μέγεθος τρυπών | Μηχανική τρύπα: 0.15mm Τρύπα λέιζερ: 0.1mm |
| Ακρίβεια διάτρυσης: πρώτη διάτρηση που τρυπά με τρυπάνι πρώτα: 1mil Δεύτερη διάτρηση: 4mil |
|
| Warpage | Πίνακας thickness≤0.79mm: β≤1.0% 0.80≤Board thickness≤2.4mm: β≤0.7% Πίνακας thickness≥2.5mm: β≤0.5% |
| Ελεγχόμενη σύνθετη αντίσταση | +/- 5% Ω (<50> |
| Λόγος διάστασης | 15:01 |
| Ελάχιστο δαχτυλίδι συγκόλλησης | 4mil |
| Ελάχιστη γέφυρα μασκών ύλης συγκολλήσεως | ≥0.08mm |
| Σύνδεση της ικανότητας vias | 0.20.8mm |
| Ανοχή τρυπών | PTH: +/--3mil NPTH: +/--2mil |
| Σχεδιάγραμμα περιλήψεων | Τρύπα γραμματοσήμων γεφυρών β-περικοπών κατατρόπωσης |
| Χρώμα μασκών ύλης συγκολλήσεως | Πράσινος, κίτρινος, μαύρος, μπλε, κόκκινος, άσπρος, μεταλλίνη πράσινη |
| Χρώμα συστατικών σημαδιών | άσπρος, κίτρινος, μαύρος |
| Επεξεργασία επιφάνειας | OSP: 0.2-0.5um HASL: 2-40um Αμόλυβδο HASL: 2-40um ENIG: Au 1-10U' “ ENEPIG: “PB 2-5U'/Au 1-8U” “ Κασσίτερος βύθισης: 0.8-1.5um Ασήμι βύθισης: 0.1-1.2um Μπλε μάσκα Peelable Μελάνι άνθρακα Χρυσή επένδυση: Au 1-150U' “ |
| Ε-δοκιμή | Πετώντας ελεγκτής ελέγχων: 0.46.0mm, ανώτατο 19.6*23.5inch |
| Λ. που χωρίζει κατά διαστήματα από το μαξιλάρι δοκιμής για να επιβιβαστεί στην άκρη: 0,5 χιλ. | |
| Ελάχιστη αγώγιμη αντίσταση: 5 Ω | |
| Ανώτατη αντίσταση μόνωσης: 250 MΩ | |
| Ανώτατη τάση δοκιμής: 500 Β | |
| Ελάχιστη διάμετρος μαξιλαριών δοκιμής: 6 mil | |
| Ελάχιστο μαξιλάρι δοκιμής για να γεμίσει το διάστημα: 10 mil | |
|
Ανώτατο ρεύμα δοκιμής: 200 μΑ
|
Η Co. κυκλωμάτων Jieteng Shenzhen, ΕΠΕ είναι αξιόπιστος και αξιόπιστος κατασκευαστής PCB με μια ισχυρή εστίαση στην ποιότητα και την καινοτομία. Η επιχείρηση χρησιμοποιεί τον προηγμένο εξοπλισμό κατασκευής και οι τεχνικές για να εξασφαλιστεί το PCBs της ανταποκρίνονται στα υψηλότερα πρότυπα. Η επιχείρηση έχει μια ομάδα των πεπειραμένων μηχανικών και των τεχνικών που συνεργάζονται στενά με τους πελάτες για να εξασφαλίσουν ότι το PCBs μας καλύπτει τις συγκεκριμένες απαιτήσεις τους.
Μαζί με τη δέσμευσή της για την ποιότητα, η επιχείρηση είναι επίσης δεσμευμένη στην παροχή της άριστης εξυπηρέτησης πελατών. Η Co. κυκλωμάτων Jeton, ΕΠΕ εργασίες πολύ με τους πελάτες που παρέχουν προσωποποίησε τις λύσεις και την υποστήριξη σε όλη τη διαδικασία παραγωγής PCB από το σχέδιο στην παράδοση.
