FR4 πολυστρωματικός τυπωμένος χρυσός βύθισης πινάκων κυκλωμάτων στην επιφάνεια Rogers
| Τόπος καταγωγής | ΚΙΝΑ |
|---|---|
| Μάρκα | JIETENG |
| Πιστοποίηση | ISO/TS16949/RoHS/TS16949 |
| Αριθμό μοντέλου | FR4 |
| Ποσότητα παραγγελίας min | Διαπραγματεύσιμος |
| Τιμή | negotiable |
| Συσκευασία λεπτομέρειες | Κενό χαρτοκιβώτιο, κενό - που συσκευάζεται |
| Χρόνος παράδοσης | 5-8 εργάσιμη ημέρα |
| Όροι πληρωμής | Διαπραγματεύσιμος |
| Δυνατότητα προσφοράς | 360000 τετραγωνικά μέτρα/έτος |
Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.
xΛεπτομέρειες
| Επισημαίνω | FR4 πολυστρωματικός τυπωμένος πίνακας κυκλωμάτων,Ελεύθερος πολυστρωματικός τυπωμένος πίνακας κυκλωμάτων αλόγονου,Ελεύθερος πίνακας 4 PCB στρώματος αλόγονου |
||
|---|---|---|---|
Περιγραφή προϊόντων

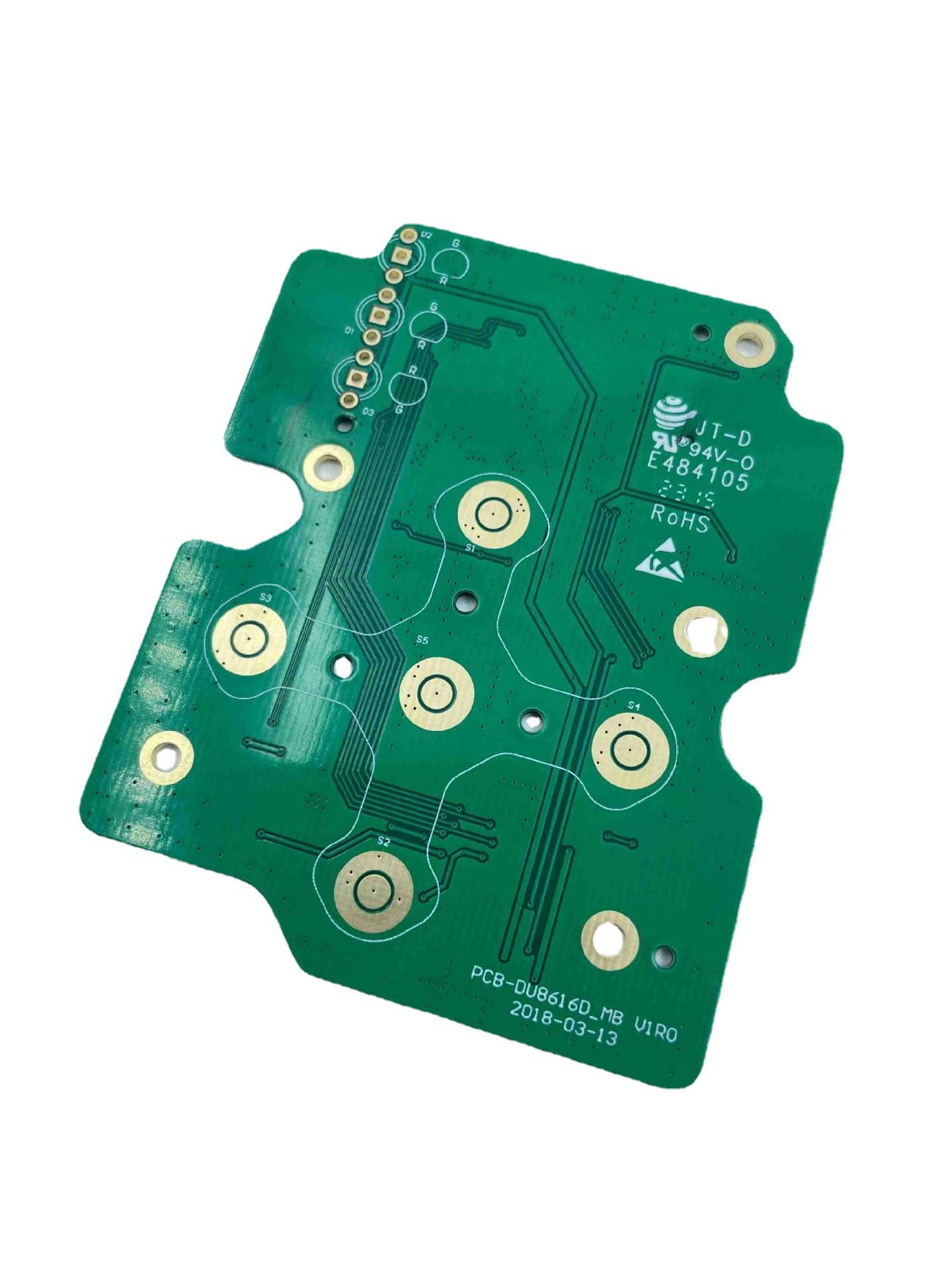

Χρυσός βύθισης στην επιφάνεια Rogers 4350 πιάτο πίνακας 4 στρώματος
Εδώ είναι μερικές λεπτομέρειες για το Rogers που 4350 πίνακας 4 στρώματος με το χρυσό βύθισης τελειώνουν:
Ο πίνακας γίνεται από Rogers 4350 το υλικό, ένα υψηλής απόδοσης φύλλο πλαστικού που είναι γνωστό για τις άριστες θερμικές και μηχανικές ιδιότητές του. Το Rogers 4350 χρησιμοποιείται χαρακτηριστικά στις εφαρμογές υψηλής συχνότητας όπως τα κυκλώματα ραδιοσυχνότητας και μικροκυμάτων.
Ο πίνακας έχει τέσσερα στρώματα, το οποίο σημαίνει ότι χωρίζει τέσσερα στρώματα του αγώγιμου υλικού από τα στρώματα μόνωσης. Οι πίνακες τέσσερις-στρώματος χρησιμοποιούνται χαρακτηριστικά στις εφαρμογές που απαιτούν την υψηλότερη πολυπλοκότητα από τους πίνακες δύο-στρώματος.
Ο πίνακας έχει έναν χρυσό βύθισης να τελειώσει, το οποίο είναι ένα τέρμα που παρέχει έναν επίπεδο και ακόμη και μια επιφάνεια που είναι τέλεια για τη συγκόλληση. Η χρυσή επιφάνεια βύθισης προστατεύει επίσης τα ίχνη χαλκού στον πίνακα από την οξείδωση και τη διάβρωση.
Ο συνδυασμός Rogers που 4350 υλικό με έναν χρυσό βύθισης τελειώνουν δείχνει ότι ο πίνακας σχεδιάζεται για τις εφαρμογές υψηλής συχνότητας που απαιτούν τη υψηλή επίδοση και την αξιοπιστία.
| Στοιχείο | ικανότητα |
| Υλικό βάσεων | FR-4, υψηλό TG FR-4, ελεύθερο υλικό αλόγονου, cem-3, cem-1, PTFE, Rogers, Αρλόν, Taconic, βάση αργιλίου, τεφλόν, pi, κ.λπ. |
| Στρώματα | 1-60 |
| Τελειωμένο εσωτερικό/εξωτερικό πάχος χαλκού | 0.5-6OZ |
| Τελειωμένο πάχος πινάκων | 0.27.0mm (αναθεώρηση αναγκών ≤0.2mm), ≤0.4mm για HASL |
| Πίνακας thickness≤1.0mm: +/--0.1mm 1Board thickness>2.0mm: +/-8% |
|
| Ανώτατο μέγεθος επιτροπής | ≤2sidesPCB: 600*1500mm Πολυστρωματικό PCB: 500*1200mm |
| Ελάχιστο πλάτος γραμμών αγωγών/διάστημα | Εσωτερικά στρώματα: ≥3/3mil Εξωτερικά στρώματα: ≥3.5/3.5mil |
| Ελάχιστο μέγεθος τρυπών | Μηχανική τρύπα: 0.15mm Τρύπα λέιζερ: 0.1mm |
| Ακρίβεια διάτρυσης: πρώτη διάτρηση που τρυπά με τρυπάνι πρώτα: 1mil Δεύτερη διάτρηση: 4mil |
|
| Warpage | Πίνακας thickness≤0.79mm: β≤1.0% 0.80≤Board thickness≤2.4mm: β≤0.7% Πίνακας thickness≥2.5mm: β≤0.5% |
| Ελεγχόμενη σύνθετη αντίσταση | +/- 5% Ω (<50> |
| Λόγος διάστασης | 15:01 |
| Ελάχιστο δαχτυλίδι συγκόλλησης | 4mil |
| Ελάχιστη γέφυρα μασκών ύλης συγκολλήσεως | ≥0.08mm |
| Σύνδεση της ικανότητας vias | 0.20.8mm |
| Ανοχή τρυπών | PTH: +/--3mil NPTH: +/--2mil |
| Σχεδιάγραμμα περιλήψεων | Τρύπα γραμματοσήμων γεφυρών β-περικοπών κατατρόπωσης |
| Χρώμα μασκών ύλης συγκολλήσεως | Πράσινος, κίτρινος, μαύρος, μπλε, κόκκινος, άσπρος, μεταλλίνη πράσινη |
| Χρώμα συστατικών σημαδιών |
άσπρος, κίτρινος, μαύρος
|
Η Co. κυκλωμάτων Jieteng Shenzhen, ΕΠΕ είναι ένας τυπωμένος κατασκευαστής πινάκων κυκλωμάτων (PCB) που βρίσκεται σε Shenzhen, Κίνα. Η επιχείρηση ειδικεύεται στην παραγωγή υψηλής ποιότητας PCBs για ένα ευρύ φάσμα των εφαρμογών συμπεριλαμβανομένων των βιομηχανικών, αυτοκίνητων, τηλεπικοινωνιών και των καταναλωτικών ηλεκτρονικά.
Η επιχείρηση προσφέρει ένα ευρύ φάσμα των λύσεων PCB συμπεριλαμβανομένου ενιαίος-πλαισιωμένου, double-sided και πολυστρωματικού PCBs, καθώς επίσης και εξειδικευμένου PCBs για υψηλής θερμοκρασίας, την υψηλή συχνότητα και άλλες απαιτητικές εφαρμογές. Παρέχουμε επίσης τις πρόσθετες υπηρεσίες όπως η προετοιμασία επιφάνειας, η εφαρμογή μασκών ύλης συγκολλήσεως και η εκτύπωση οθόνης.
Η Co. κυκλωμάτων Jieteng Shenzhen, ΕΠΕ είναι δεσμευμένη στην ποιότητα και την καινοτομία, η επιχείρηση χρησιμοποιεί τον προηγμένο εξοπλισμό κατασκευής και η τεχνολογία για να εξασφαλίσει το PCBs τους ανταποκρίνεται στα υψηλότερα πρότυπα. Με μια ομάδα των πεπειραμένων μηχανικών και των τεχνικών, συνεργαζόμαστε στενά με τους πελάτες μας για να εξασφαλίσουμε το PCBs ότι μας καλύπτει τις συγκεκριμένες απαιτήσεις τους.
Εκτός από τη δέσμευσή της για την ποιότητα, η επιχείρηση δίνει μεγάλη έμφαση στη εξυπηρέτηση πελατών. Συνεργαζόμαστε στενά με τους πελάτες μας για να παρέχουμε τις μεμονωμένες λύσεις και την υποστήριξη σε όλη τη διαδικασία παραγωγής PCB από το σχέδιο στην παράδοση.
